Этот элемент конструкции создает звенья выхода на рельеф боковины коридора с заданными пользователем конфигурациями откоса, например с пологим, средним и максимальным откосом для ситуаций выемки и насыпи.
Этот элемент конструкции создает дно кювета V-образной или плоской формы в случае выемки. Он содержит параметр для вставки уширения ограждения в условиях крутой насыпи.
Конечным звеном, оканчивающимся выходом на рельеф, можно пренебречь в случаях, когда требуется оставить модель коридора в незаконченном состоянии. Например, это может использоваться для того, чтобы поверхности профилирования с близкими свойствами могли быть привязаны к точке отсчета на незаконченном дорожном полотне.
Можно также задать дополнительный облицовочный материал для звена выхода на рельеф и других звеньев ("Все звенья", "Звенья выхода на рельеф", "Только звенья насыпи" и "Нет").
Присоединение
Данный элемент конструкции обычно присоединяется к элементу конструкции, используемому на внешней кромке дорожного полотна, такому как кромка обочины, низ тротуара или низ бордюра. Точка привязки в зависимости от условий расположена на внутренней кромке переднего звена кювета, наверху пологого или умеренно крутого откоса или на внутренней кромке звена расширения ограждения.
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Сторона |
Указывает сторону, на которой требуется разместить элемент конструкции |
Слева / Справа |
Справа |
|
Включить звено, оканчивающееся выходом на рельеф Пропустить звено, оканчивающееся выходом на рельеф |
Включает или пропускает звено, оканчивающееся выходом на рельеф. |
Включить / Пропустить |
Включить |
|
Пологий откос выемки |
Первый, самый пологий, фиксированный откос для (x : 1) |
Числовое, положительное |
6 ( : 1) |
|
Максимальная высота пологого откоса выемки |
Максимально допустимая высота замыкающего звена, использующего пологий откос выемки |
Числовое |
1,5 м 5 футов |
|
Умеренно крутой откос выемки |
Откос выемки, предназначенный для проверки, превышает ли звено "Пологий откос выемки" значение "Максимальная высота пологого откоса выемки". |
Числовое, положительное |
4 ( : 1) |
|
Максимальная высота умеренно крутого откоса выемки |
Максимально допустимая высота замыкающего звена, использующего "Пологий откос выемки" |
Числовое |
3 м 10 футов |
|
Крутой откос выемки |
Откос выемки, который используется в случае, если звено "Умеренно крутой откос выемки" превышает значение "Максимальная высота умеренно крутого откоса выемки" |
Числовое, положительное |
2 ( : 1) |
|
Ширина внутреннего откоса |
Для сечений выемки ширина передней части звена кювета |
Числовое |
3,6 м 12 футов |
|
Внутренний откос |
Откос передней части звена кювета (х : 1). Данное звено всегда вставляется в направлении вниз. |
Числовое, положительное |
4 ( : 1) |
|
Ширина кювета |
Ширина по нижнему краю кювета. Для V-образного кювета следует использовать нулевую ширину. |
Числовое, положительное |
1 м 3 фута |
|
Пологий откос насыпи |
Первый, самый пологий, фиксированный откос для проверки (x : 1) |
Числовое, положительное |
6 ( : 1) |
|
Максимальная высота пологого откоса насыпи |
Максимально допустимая высота замыкающего звена, использующего "Пологий откос выемки". |
Числовое |
1,5 м 5 футов |
|
Умеренно крутой откос насыпи |
Откос насыпи, который используется для проверки, превышает ли звено "Пологий откос насыпи" значение "Максимальная высота пологого откоса насыпи" |
Числовое, положительное |
4 ( : 1) |
|
Максимальная высота умеренно крутого откоса насыпи |
Максимально допустимая высота замыкающего звена, использующего "Умеренно крутой откос насыпи". |
Числовое |
3 м 10 футов |
|
Крутой откос насыпи |
Откос насыпи, который используется в случае, если звено "Умеренно крутой откос насыпи" превышает значение "Максимальная высота умеренно крутого откоса выемки". |
Числовое, положительное |
2 ( : 1) |
|
Ширина перил |
Ширина уширения перил для крутых откосов насыпи. Если уширение перил не требуется, следует задать нуль. |
Числовое, положительное |
0,6 м 2 фута |
|
Откос перил |
Откос в % звена уширения перил |
Числовое |
-2 (%) |
|
Включить перила Пропустить перила |
При выборе параметра "Включить" вставляется конструкция ограждения, если происходит ее уширение. При выборе параметра "Пропустить" конструкция ограждения не вставляется. |
Включить / Пропустить |
Пропустить |
|
Ширина до опоры |
Расстояние от точки привязки до внутреннего края опоры перил (если перила включены). |
Числовое |
0,3 м 1 фут |
|
Параметр скругления |
Задает скругление в точке выхода на поверхность звена, оканчивающегося выходом на рельеф |
Текстовая строка |
Нет |
|
Скругление по |
Указывает, какой параметр используется для скругления |
Текстовая строка |
Длина |
|
Параметр скругления |
Задает значение длины или радиуса |
Числовое, положительное |
1,500 фута |
|
Мозаичная структура скругления |
Задает количество промежуточных точек на скругляющих звеньях (максимум 10 звеньев) |
Числовое, положительное |
6 |
|
Разместить облицовочный материал |
Задает размещение дополнительного облицовочного материала вдоль звеньев выхода на рельеф. Можно выбрать "Все звенья", "Звенья, оканчивающиеся выходом на рельеф", "Только звенья насыпи" и "Нет". |
Текстовая строка |
Нет |
|
Граница откоса 1 |
Задает границу откоса, до которой размещается соответствующий облицовочный материал |
Откос |
1 : 1 |
|
Толщина материала 1 |
Задает толщину облицовочного материала. Измерение толщины выполняется перпендикулярно звену. |
Числовое, положительное |
12 дюймов |
|
Имя материала 1 |
Указывает наименование материала, применяемого для облицовки вдоль профилирующих звеньев |
Текстовая строка |
Rip Rap (Мелкий щебень) |
|
Граница откоса 2 |
Задает границу откоса, до которой размещается соответствующий облицовочный материал |
Откос |
2 : 1 |
|
Толщина материала 2 |
Задает толщину облицовочного материала. Измерение толщины выполняется перпендикулярно звену. |
Числовое, положительное |
6 дюймов |
|
Имя материала 2 |
Указывает наименование материала, применяемого для облицовки вдоль профилирующих звеньев |
Текстовая строка |
Rip Rap (Мелкий щебень) |
|
Граница откоса 3 |
Задает границу откоса, до которой размещается соответствующий облицовочный материал |
Откос |
4 : 1 |
|
Толщина материала 3 |
Задает толщину облицовочного материала. Измерение толщины выполняется перпендикулярно звену. |
Числовое, положительное |
4 дюйма |
|
Имя материала 3 |
Указывает наименование материала, применяемого для облицовки вдоль профилирующих звеньев |
Текстовая строка |
Seeded Grass (Засеянный газон) |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.
|
Параметр |
Описание |
Статус |
|---|---|---|
|
Поверхность выхода на рельеф |
Название поверхности выхода на рельеф. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности |
Требуется |
Выходные параметры
|
Параметр |
Описание |
Тип |
|---|---|---|
|
Смещение выхода на рельеф |
Смещение точки выхода на рельеф |
Числовое |
|
Отметка выхода на рельеф |
Отметка точки выхода на рельеф |
Числовое |
Режим
Для определения применяемого условия к данным элементов конструкции используются следующие этапы:

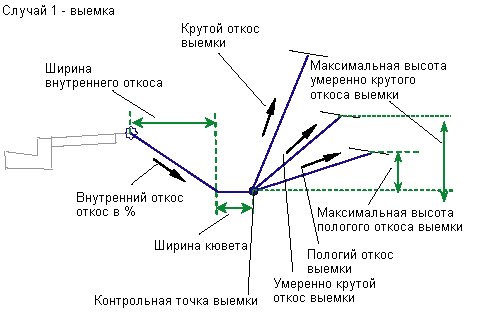

- Местоположение "Контрольной точки выемки" (см. схему) рассчитывается с помощью параметров "Ширина внутреннего откоса", "Внутренний откос" и "Ширина кювета".
- Если какая-либо часть внутреннего откоса или дна кювета находится в выемке, сечение рассчитывается как сечение выемки следующим образом:

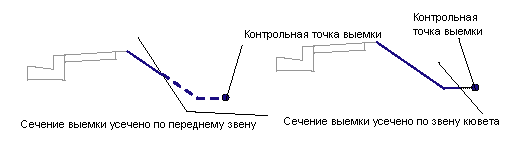

- Если "Контрольная точка выемки" расположена выше целевой поверхности, звено внутреннего откоса или дно кювета усекается в точке пересечения поверхности, направленной от выемки к насыпи, в противном случае:
- Если для параметра "Включить звено, оканчивающееся выходом на рельеф" установлено значение "Пропустить", расчет звена выхода на рельеф не выполняется.
- Пересечение с целевой поверхностью рассчитывается с помощью значения "Пологий откос выемки".
- Если высота пологого откоса выемки превышает значение "Максимальной высоты пологого откоса выемки", пересечение целевой поверхности рассчитывается еще раз с использованием значения "Умеренно крутой откос выемки".
- Если высота умеренно крутого откоса выемки превышает значение "Максимальной высоты умеренно крутого откоса выемки", пересечение целевой поверхности рассчитывается еще раз с использованием значения "Крутой откос выемки".
- Если "Контрольная точка выемки" расположена выше целевой поверхности, звено внутреннего откоса или дно кювета усекается в точке пересечения поверхности, направленной от выемки к насыпи, в противном случае:
- Если ниже целевой поверхности нет никаких звеньев внутреннего откоса или дна кювета, сечение рассчитывается как сечение "Насыпь" следующим образом:

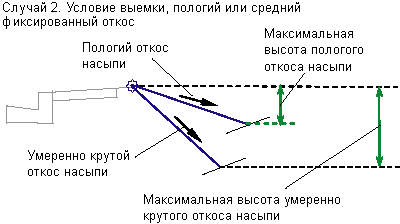

- Пересечение с целевой поверхностью рассчитывается с помощью значения "Пологий откос насыпи".
- Если высота пологого откоса насыпи превышает значение "Максимальной высоты пологого откоса насыпи", пересечение с целевой поверхностью рассчитывается еще раз с использованием значения "Умеренно крутой откос насыпи".
- Если высота умеренно крутого откоса насыпи превышает значение "Максимальной высоты умеренно крутого откоса насыпи", к конструкции добавляется звено расширения ограждения на основе параметров "Ширина перил" и "Откос перил" (если параметр "Ширина перил" не установлен в нуль). Пересечение с целевой поверхностью рассчитывается еще раз от внешней кромки звена уширения ограждения с использованием значения "Крутой откос насыпи".
- Если параметр "Включить звено, оканчивающееся выходом на рельеф" установлен в положение "Истина", к конструкции добавляется звено пологого, умеренно крутого или крутого откоса насыпи.

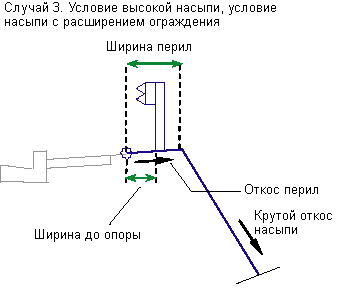

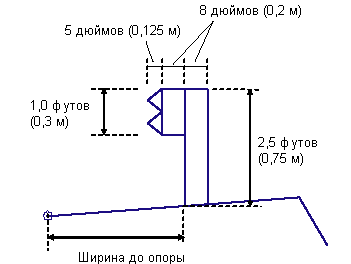

Конструкция ограждения может применяться для сечений насыпи, соответствующих критерию использования крутого откоса насыпи. При соответствии данному критерию значение "Ширина перил" не равно нулю, и ,если параметр "Включить перила" установлен в положение "Истина", на пикете вычерчивается конструкция ограждения. Как показано на следующей диаграмме, размеры конструкции ограждения являются фиксированными.
Как и другие элементы конструкции выхода на рельеф, этот элемент конструкции дополнительно позволяет добавлять облицовочный материал. Можно задать три диапазона откосов. Тип 1 материала применяется, если откос звеньев доходит до заданного значения откоса. Второй тип материала применяется от откоса 1 до откоса 2. Соответственно, если откосы звеньев находятся между значениями откоса 2 и откоса 3, применяется материал 3. Если откосы звеньев более пологие, чем граница откоса 3, то материал не применяется.
Если к элементу конструкции добавляется облицовочный материал, то к звеньям, оканчивающимся выходом на рельеф, добавляются параллельные звенья с определенной толщиной. Измерение этого параметра толщины (например, "Толщина материала 1") выполняется перпендикулярно звену.Звенья нижнего уровня кодируются по базе отсчета, а звенья выхода на рельеф кодируются по верхнему краю. Формы, окаймленные этими материалами, кодируются с именем материала.
В AutoCAD Civil 3D 2010 и предыдущих версиях параметр "Толщина материала" измерялся по вертикали. В AutoCAD Civil 3D 2011 и более поздних версиях этот параметр измеряется перпендикулярно звену. Поэтому, если чертеж, содержащий эти элементы конструкций, созданные в AutoCAD Civil 3D 2010 и более ранних версиях, открывается в AutoCAD Civil 3D 2011 и более поздних версиях, при перестроении коридора (коридоров) этот параметр изменится и будет отражать новый режим функционирования. Любые отчеты по объемам земляных работ, в которых используется этот элемент конструкции, будут обновлены с учетом нового режима функционирования.
Работа в режиме компоновки

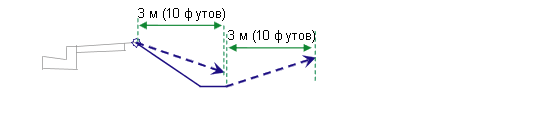

Данный элемент конструкции в режиме компоновки отображает пологий откос для условий выемки и насыпи. Звенья, оканчивающиеся выходом на рельеф, удлиняются наружу по горизонтали на 3 метра или 10 футов и обозначены пунктирной линией, ограниченной стрелками, направленными наружу.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
|
P1 |
Отсчет Отсчет_Насыпь |
Точка отсчета для нормального условия насыпи |
|
P2 |
Отсчет Отсчет_Насыпь |
Точка отсчета для условия насыпи с расширением ограждения |
|
P2 |
Кювет_Внутр |
Внутренняя кромка дна кювета (только для условий выемки) |
|
P3 |
Кювет_Внешн Отсчет Отсчет_Выемка |
Внешняя кромка дна кювета (только для условий выемки) |
|
P3 |
Выход на рельеф Выхрельеф_Насыпь |
Реперная точка откоса насыпи (только в условиях насыпи) |
|
P4 |
Выход на рельеф Выхрельеф_Выемка |
Реперная точка откоса выемки (только в условиях выемки) |
|
Все звенья |
Верх База отсчета |
К данному элементу конструкции добавляются все звенья за исключением звеньев конструкции ограждения. |
|
Точки перил |
Нет |
Точкам на конструкции перил (если она добавлена) не назначено никаких кодов. |
|
Звенья перил |
Перила |
Все звенья содержат конструкцию перил (если она включена). |
|
L3 |
Верх База отсчета Выход на рельеф Выхрельеф_Выемка |
Звено, оканчивающееся выходом на рельеф, для сечения выемки |
|
Звено насыпи, оканчивающееся выходом на рельеф |
Верх База отсчета Выход на рельеф Выхрельеф_Насыпь |
Звено, оканчивающееся выходом на рельеф, для сечения насыпи |

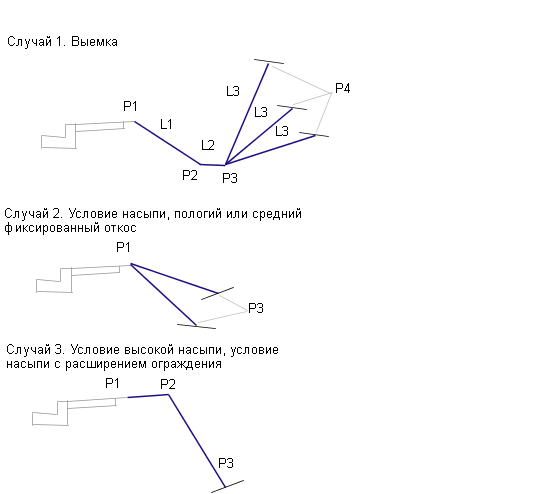

Диаграмма кодирования
