С помощью данного элемента конструкции выполняется вставка звена, оканчивающегося выходом на рельеф, от точки привязки до заданного смещения от предела полосы отвода на целевой поверхности.
Можно также задать дополнительный облицовочный материал для звена выхода на рельеф и других звеньев ("Все звенья", "Звенья выхода на рельеф", "Только звенья насыпи" и "Нет").
Присоединение
Точка привязки расположена на внутренней кромке звена, оканчивающегося выходом на рельеф.
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах.
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Смещение ПОТВ от базовой линии |
Положительное или отрицательное смещение предела полосы отвода от базовой линии. При положительном значении этого параметра выполняется вставка элемента конструкции на правую сторону коридора или с управлением базовой линией. При отрицательном значении элемент вставляется на левую сторону. Дополнительные сведения приведены в разделе "Вставка элементов конструкции на правую и левую сторону коридора" главы "Коридоры" Руководства пользователя AutoCAD Civil 3D. |
Числовое |
3,0 м 10,0 футов |
|
Корректировка смещения |
Положительное или отрицательное значение, которое добавляется к значению "Предел смещения ПОТВ". Отрицательное значение корректировки перемещает точку выхода на рельеф внутрь предела ПОТВ; положительное - из предела ПОТВ. |
Числовое |
0,0 |
|
Параметр скругления |
Задает скругление в точке выхода на поверхность звена, оканчивающегося выходом на рельеф |
Текстовая строка |
Нет |
|
Скругление по |
Указывает, какой параметр используется для скругления |
Текстовая строка |
Длина |
|
Параметр скругления |
Задает значение длины или радиуса |
Числовое, положительное |
1,500 фута |
|
Мозаичная структура скругления |
Задает количество промежуточных точек на скругляющих звеньях (максимум 10 звеньев) |
Числовое, положительное |
6 |
|
Разместить облицовочный материал |
Задает размещение дополнительного облицовочного материала вдоль звеньев выхода на рельеф. Можно выбрать "Все звенья", "Звенья, оканчивающиеся выходом на рельеф", "Только звенья насыпи" и "Нет". |
Текстовая строка |
Нет |
|
Граница откоса 1 |
Задает границу откоса, до которой размещается соответствующий облицовочный материал |
Откос |
1 : 1 |
|
Толщина материала 1 |
Задает толщину облицовочного материала. Измерение толщины выполняется перпендикулярно звену. |
Числовое, положительное |
12 дюймов |
|
Имя материала 1 |
Указывает наименование материала, применяемого для облицовки вдоль профилирующих звеньев |
Текстовая строка |
Rip Rap (Мелкий щебень) |
|
Граница откоса 2 |
Задает границу откоса, до которой размещается соответствующий облицовочный материал |
Откос |
2 : 1 |
|
Толщина материала 2 |
Задает толщину облицовочного материала. Измерение толщины выполняется перпендикулярно звену. |
Числовое, положительное |
6 дюймов |
|
Имя материала 2 |
Указывает наименование материала, применяемого для облицовки вдоль профилирующих звеньев |
Текстовая строка |
Rip Rap (Мелкий щебень) |
|
Граница откоса 3 |
Задает границу откоса, до которой размещается соответствующий облицовочный материал |
Откос |
4 : 1 |
|
Толщина материала 3 |
Задает толщину облицовочного материала. Измерение толщины выполняется перпендикулярно звену. |
Числовое, положительное |
4 дюйма |
|
Имя материала 3 |
Указывает наименование материала, применяемого для облицовки вдоль профилирующих звеньев |
Текстовая строка |
Seeded Grass (Засеянный газон) |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.
|
Параметр |
Описание |
Статус |
|---|---|---|
|
Смещение ПОТВ |
Может использоваться для переопределения фиксированного значения "Смещение ПОТВ" и для привязки смещения ПОТВ к смещенной трассе Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. |
Не обязательно |
|
Поверхность выхода на рельеф |
Название поверхности выхода на рельеф. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности |
Требуется |
Выходные параметры
|
Параметр |
Описание |
Тип |
|---|---|---|
|
Смещение выхода на рельеф |
Смещение точки выхода на рельеф |
Числовое |
|
Отметка выхода на рельеф |
Отметка точки выхода на рельеф |
Числовое |
Режим

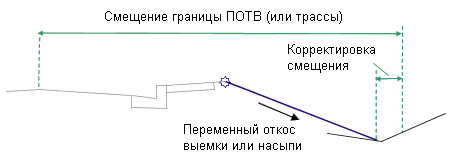

Смещение выхода на рельеф рассчитывается как "Предел смещения ПОТВ" плюс или минус "Корректировка смещения". Звено, оканчивающееся выходом на рельеф, вставляется от точки привязки до рассчитанного смещения на целевой поверхности.
Как и другие элементы конструкции выхода на рельеф, этот элемент конструкции дополнительно позволяет добавлять облицовочный материал. Можно задать три диапазона откосов. Тип 1 материала применяется, если откос звеньев доходит до заданного значения откоса. Второй тип материала применяется от откоса 1 до откоса 2. Соответственно, если откосы звеньев находятся между значениями откоса 2 и откоса 3, применяется материал 3. Если откосы звеньев более пологие, чем граница откоса 3, то материал не применяется.
Если к элементу конструкции добавляется облицовочный материал, то к звеньям, оканчивающимся выходом на рельеф, добавляются параллельные звенья с определенной толщиной. Измерение этого параметра толщины (например, "Толщина материала 1") выполняется перпендикулярно звену.Звенья нижнего уровня кодируются по базе отсчета, а звенья выхода на рельеф кодируются по верхнему краю. Формы, окаймленные этими материалами, кодируются с именем материала.
В AutoCAD Civil 3D 2010 и предыдущих версиях параметр "Толщина материала" измерялся по вертикали. В AutoCAD Civil 3D 2011 и более поздних версиях этот параметр измеряется перпендикулярно звену. Поэтому, если чертеж, содержащий эти элементы конструкции, созданные в AutoCAD Civil 3D 2010 и более ранних версиях, открывается в AutoCAD Civil 3D 2011 и более поздних версиях, при перестроении коридора (коридоров) этот параметр изменится и будет отражать новый режим функционирования. Любые отчеты по объемам земляных работ, в которых используется этот элемент конструкции, будут обновлены с учетом нового режима функционирования.
Работа в режиме компоновки

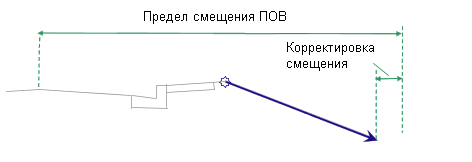

Данный элемент конструкции в режиме размещения отображает звено, удлиненное наружу с откосом -4 : 1 до смещения полосы отвода плюс или минус корректировка смещения. Звено, оканчивающееся выходом на рельеф, ограничивается стрелками, направленными наружу.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
|
P1 |
Отсчет Отсчет_Выемка или Отсчет_Насыпь |
Точка отсчета. Параметр "Отсчет_Выемка" используется в том случае, если звено, оканчивающееся выходом на рельеф, имеет восходящий откос; параметр "Отсчет_Насыпь" используется, если звено, оканчивающееся выходом на рельеф, имеет нисходящий откос. |
|
P2 |
Выход на рельеф Выхрельеф_Выемка или Выхрельеф_Насыпь |
Точка выхода на рельеф |
|
L1 |
Верх База отсчета Выход на рельеф Выхрельеф_Выемка |
Звено, оканчивающееся выходом на рельеф, для сечения выемки |
|
L1 |
Верх База отсчета Выход на рельеф Выхрельеф_Насыпь |
Звено, оканчивающееся выходом на рельеф, для сечения насыпи |

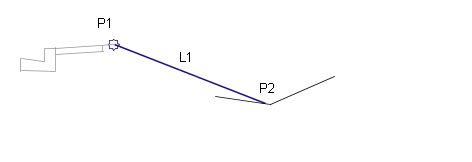

Диаграмма кодирования
