Данный элемент конструкции представляет собой элемент конструкции общего назначения, который является аналогом элемента ЗвеноКПомеченнойТочке и соединяет звеном точку привязки и ранее помеченную именованную точку.
Элемент можно использовать в различных ситуациях, в том числе при соединении соседних шоссе с различными значениями относительного смещения и отметки или для присоединения клиновидной области между сходящимися дорогами. Элемент конструкции "ПомеченнаяТочка" используется в случае, если точке соединения еще не присвоено имя.
Основное различие элементов ЗвеноКПомеченнойТочке2 и ЗвеноКПомеченнойТочке состоит в способе их применения, когда помеченная точка находится на базовой линии другой конструкции по сравнению со звеном. В частности, если две базовые линии не параллельны, то используемый элемент конструкции будет располагаться в другой плоскости, что приведет к избыточному увеличению длины звена до помеченной точки.

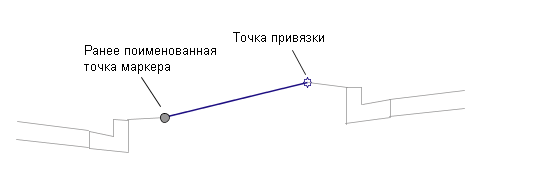

Присоединение
Точка привязки расположена в начале звена. Звено может располагаться в любом направлении. Направление определяется местоположением помеченной точки относительно точки привязки.
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Имя помеченной точки |
Имя помеченное точки, к которой выполняется подсоединение |
Текстовая строка |
Нет |
|
Коды звеньев |
Список кодов, которые можно назначить звеньям |
Строка с разделителями-запятыми |
Верх, База отсчета |
|
Пропустить звено |
Этот параметр добавляет или удаляет звено поверхности. Если задано значение "Ложь", добавляется звено, начальная точка и конечная точка. Если задано значение "Истина", добавляется только конечная точка. |
Истина\Ложь |
Нет |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.
Целевые параметры: Нет
Выходные параметры
|
Параметр |
Описание |
Тип |
|---|---|---|
|
Начальное смещение |
Положительное или отрицательное начальное смещение звена |
Числовое |
|
Начальная отметка |
Отметка начала звена |
Числовое |
|
Конечное смещение |
Положительное или отрицательное смещение конца звена |
Числовое |
|
Конечная отметка |
Отметка конца звена |
Числовое |
Режим

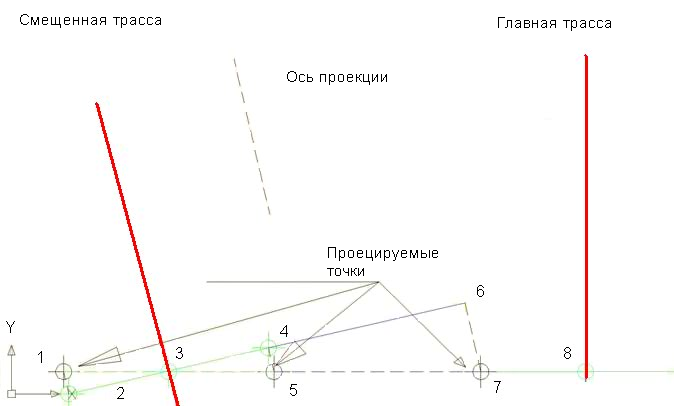

На представленной ниже схеме показано функционирование элемента конструкции "ЗвеноКПомеченнойТочке2" и то, как он отображается во фрагменте коридора, представляющем поперечное сечение смещенной базовой линии.
Элемент конструкции "ЗвеноКПомеченнойТочке2" предназначен для определения расстояния до помеченной точки одним из следующих способов (при этом результат будет одним и тем же):
- Этот элемент конструкции проводит линию от точки № 7 до линии "бета", что результируется в точке № 6. Далее вычисляется расстояние от точки № 4 до точки № 6. Это расстояние до помеченной точки.
- Этот элемент конструкции проводит линию от точки № 4 под прямым углом от линии "бета" до линии "альфа", что результируется в точке № 5. Затем вычисляется расстояние от точки № 5 до точки № 7 с последующим умножением на косинус (угол "гамма"). Это расстояние от звена до помеченной точки.
Обратите внимание на то, что новый элемент конструкции ЗвеноКПомеченнойТочке2 не зависит от того, что точка №7 будет располагаться с постоянным смещением на всех пикетах вдоль главной трассы.
Поперечное сечение коридора со смещенной базовой линией
Обратите внимание на следующее:
- Ось поперечного сечения перпендикулярна главной базовой линии в точке №8 (линия "альфа").
- Ось поперечного сечения состоит из одного или нескольких сегментов, при этом все сегменты коллинеарны.
- Данные точек коридора для смещенного фрагмента коридора имеют значения смещения относительно смещенной базовой линии.
- Чтобы спроецировать эти данные точек коридора в поперечном сечении с линии "бета" на линию "альфа" для отображения на виде поперечного сечения, это значение смещения необходимо разделить на косинус (угол "гамма").
Обратите внимание на то, что при использовании этого метода элемент конструкции - полоса движения на смещенном фрагменте коридора, для которого определена ширина 3,5 метра, при отображении на виде поперечного сечения коридора будет иметь ширину, несколько превышающую 3,5 метра.
Работа в режиме компоновки
Данный элемент конструкции в режиме компоновки отображает звено между точкой привязки и помеченной точкой.
Коды точек, звеньев и форм
Нет.

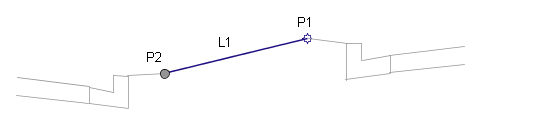

Диаграмма кодирования
