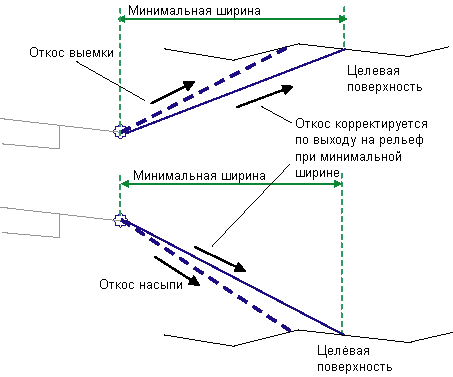

Данный элемент конструкции позволяет вставлять звено, выходящее на рельеф к целевой поверхности, с определенным пользователем значением откоса выемки или насыпи.
При необходимости откос регулируется для фиксации точки выхода на рельеф в пределах минимальной ширины от точки отсчета.
Можно также задать дополнительный облицовочный материал для звена выхода на рельеф и других звеньев ("Все звенья", "Звенья выхода на рельеф", "Только звенья насыпи" и "Нет").
Присоединение
Точкой привязки является точка отсчета звена, оканчивающегося выходом на рельеф. Данный компонент можно присоединить к правой или левой стороне.
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Сторона |
Указывает сторону, на которой требуется разместить элемент конструкции |
Слева / Справа |
Справа |
|
Откос выемки |
Откос для нормального выхода на рельеф в условиях выемки |
Числовое, положительное |
4 ( : 1) |
|
Откос насыпи |
Откос для нормального выхода на рельеф в условиях насыпи |
Числовое, положительное |
4 ( : 1) |
|
Минимальная ширина |
Минимально допустимое смещение для точки выхода на рельеф |
Числовое |
3,0 м 10,0 футов |
|
Параметр скругления |
Задает скругление в точке выхода на поверхность звена, оканчивающегося выходом на рельеф |
Текстовая строка |
Нет |
|
Скругление по |
Указывает, какой параметр используется для скругления |
Текстовая строка |
Длина |
|
Параметр скругления |
Задает значение длины или радиуса |
Числовое, положительное |
1,500 фута |
|
Мозаичная структура скругления |
Задает количество промежуточных точек на скругляющих звеньях (максимум 10 звеньев) |
Числовое, положительное |
6 |
|
Разместить облицовочный материал |
Задает размещение дополнительного облицовочного материала вдоль звеньев выхода на рельеф. Можно выбрать "Все звенья", "Звенья, оканчивающиеся выходом на рельеф", "Только звенья насыпи" и "Нет". |
Текстовая строка |
Нет |
|
Граница откоса 1 |
Задает границу откоса, до которой размещается соответствующий облицовочный материал |
Откос |
1 : 1 |
|
Толщина материала 1 |
Задает толщину облицовочного материала. Измерение толщины выполняется перпендикулярно звену. |
Числовое, положительное |
12 дюймов |
|
Имя материала 1 |
Указывает наименование материала, применяемого для облицовки вдоль профилирующих звеньев |
Текстовая строка |
Rip Rap (Мелкий щебень) |
|
Граница откоса 2 |
Задает границу откоса, до которой размещается соответствующий облицовочный материал |
Откос |
2 : 1 |
|
Толщина материала 2 |
Задает толщину облицовочного материала. Измерение толщины выполняется перпендикулярно звену. |
Числовое, положительное |
6 дюймов |
|
Имя материала 2 |
Указывает наименование материала, применяемого для облицовки вдоль профилирующих звеньев |
Текстовая строка |
Rip Rap (Мелкий щебень) |
|
Граница откоса 3 |
Задает границу откоса, до которой размещается соответствующий облицовочный материал |
Откос |
4 : 1 |
|
Толщина материала 3 |
Задает толщину облицовочного материала. Измерение толщины выполняется перпендикулярно звену. |
Числовое, положительное |
4 дюйма |
|
Имя материала 3 |
Указывает наименование материала, применяемого для облицовки вдоль профилирующих звеньев |
Текстовая строка |
Seeded Grass (Засеянный газон) |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.
|
Параметр |
Описание |
Статус |
|---|---|---|
|
Минимальная ширина |
Может использоваться для переопределения фиксированного значения "Мин. ширина" для привязки минимальной ширины к смещенной трассе. Следующие типы объектов могут использоваться в качестве целевых для указания ширины: трассы, полилинии, характерные линии и фигуры съемки. |
Не обязательно |
|
Поверхность выхода на рельеф |
Название поверхности выхода на рельеф. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности |
Требуется |
Выходные параметры
|
Параметр |
Описание |
Тип |
|---|---|---|
|
Смещение выхода на рельеф |
Смещение точки выхода на рельеф |
Числовое |
|
Отметка выхода на рельеф |
Отметка точки выхода на рельеф |
Числовое |
Режим
Данный элемент конструкции используется для расчета точки выхода на рельеф в условиях выемки. При определении точки выхода на рельеф, ширина звена, оканчивающегося выходом на рельеф, сравнивается со значение "Минимальная ширина". Если точка выхода на рельеф находится в пределах значения "Минимальная ширина", то она перемещается в точку минимальной ширины на целевой поверхности. Если точка выхода на рельеф выемки не найдена, процесс повторяется для условий насыпи.
Если во время моделирования коридора названию смещения трассы в плане назначено значение "Минимальная ширина", это значение изменяется и приводится в соответствие со смещением трассы.
Как и другие элементы конструкции выхода на рельеф, этот элемент конструкции дополнительно позволяет добавлять облицовочный материал. Можно задать три диапазона откосов. Тип 1 материала применяется, если откос звеньев доходит до заданного значения откоса. Второй тип материала применяется от откоса 1 до откоса 2. Соответственно, если откосы звеньев находятся между значениями откоса 2 и откоса 3, применяется материал 3. Если откосы звеньев более пологие, чем граница откоса 3, то материал не применяется.
Если к элементу конструкции добавляется облицовочный материал, то к звеньям, оканчивающимся выходом на рельеф, добавляются параллельные звенья с определенной толщиной. Измерение этого параметра толщины (например, "Толщина материала 1") выполняется перпендикулярно звену.Звенья нижнего уровня кодируются по базе отсчета, а звенья выхода на рельеф кодируются по верхнему краю. Формы, окаймленные этими материалами, кодируются с именем материала.
В AutoCAD Civil 3D 2010 и предыдущих версиях параметр "Толщина материала" измерялся по вертикали. В AutoCAD Civil 3D 2011 и более поздних версиях этот параметр измеряется перпендикулярно звену. Поэтому, если чертеж, содержащий эти элементы конструкции, созданные в AutoCAD Civil 3D 2010 и более ранних версиях, открывается в AutoCAD Civil 3D 2011 и более поздних версиях, при перестроении коридора (коридоров) этот параметр изменится и будет отражать новый режим функционирования. Любые отчеты по объемам земляных работ, в которых используется этот элемент конструкции, будут обновлены с учетом нового режима функционирования.
Работа в режиме компоновки

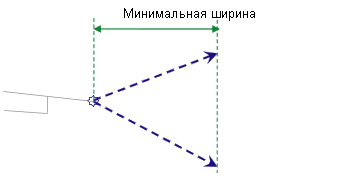

Данный элемент конструкции в режиме компоновки отображает пунктирными линиями откосы выемки и насыпи, удлиненные наружу на расстояние "Минимальная ширина". Звенья, оканчивающиеся выходом на рельеф, ограничиваются стрелками, направленными наружу.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
|
P1 |
Отсчет Отсчет_Выемка или Отсчет_Насыпь |
Точка отсчета для условия выемки или насыпи |
|
P2 |
Выход на рельеф Выхрельеф_Выемка или Выхрельеф_Насыпь |
Точка выхода на рельеф и точка выхода на рельеф для условия выемки или насыпи |
|
L1 |
Верх База отсчета |
|
|
L1 |
Верх База отсчета Выход на рельеф Выхрельеф_Выемка |
Звено, оканчивающееся выходом на рельеф, для сечения выемки |
|
L1 |
Верх База отсчета Выход на рельеф Выхрельеф_Насыпь |
Звено, оканчивающееся выходом на рельеф, для сечения насыпи |

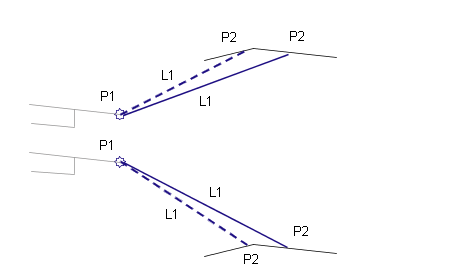

Диаграмма кодирования
