ПростойБордюрИВодосборныйЛоток

Данный элемент конструкции формирует простой бордюр и водосборный лоток с внутреннего или внешнего края дорожного полотна.

Данный элемент конструкции входит в группу элементов конструкции "Начало работы", которая используется для простого моделирования дорожного полотна и в учебных целях.

Присоединение

Точка привязки располагается в точке кромки водосборного лотка или позади бордюра.

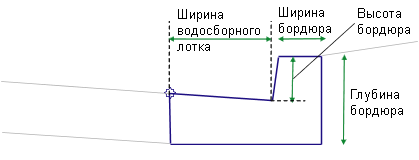

Входные параметры

Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).

Параметр	Описание	Тип	По умолчанию
Сторона	Указывает сторону, на которой требуется разместить элемент конструкции	Слева / Справа	Справа
Точка вставки	Указывает точку вставки бордюра и водосточного лотка как кромку водосборного лотка или заднюю часть бордюра	Логический	Край водосборного лотка
Ширина водосборного лотка	Ширина от кромки водосборного лотка до линии потока	Числовое, положительное	0,45 м 1,5 фута
Поперечный уклон водосборного лотка	% поперечного уклона водосборного лотка	Числовое	-6%
Высота бордюра	Высота от линии потока до верха бордюра	Числовое, положительное	0,225 м 0,75 фута
Ширина бордюра	Ширина верхней поверхности бордюра	Числовое, положительное	0,15 м 0,5 фута
Глубина бордюра	Глубина основания бордюра относительно верхнего края бордюра в нижней точке бордюра	Числовое, положительное	0,45 м 1,5 фута

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.

Целевые параметры: Нет

Выходные параметры

Нет.

Режим

Элемент конструкции образует форму простого бордюра и водосборного лотка с точкой привязки (а) на внутреннем крае водосборного лотка (или кромки) или (b) позади бордюра. Чтобы бордюр не был вертикальным, его грани придается небольшая постоянная ширина.

Работа в режиме компоновки

В режиме компоновки этот элемент конструкции прорисовывает профиль бордюра и водосборного лотка в соответствии с заданными значениями входных параметров.

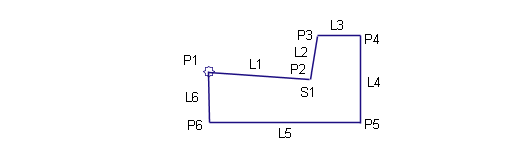

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма	Codes (Коды)	Описание
P1	Кромка	Кромка водосборного лотка
P2	ЛинияСтока_ВодосборныйЛоток	Линия стока водосборного лотка
P3	ВерхБордюра	Верх бордюра
P4	НизБордюра	Задняя поверхность бордюра
L1, L2, L3	Верх, бордюр	Бордюр привязан к проектной поверхности
L4	База отсчета
S1	Бордюр
