ПараболическаяПолоса

С помощью данного элемента конструкции создается представление поперечного сечения проектной поверхности, покрытия или дополнительного слоя основания для параболических полос городских дорог между левым и правым краями проезжей части.

Параболическая форма имитируется последовательностью коротких прямолинейных звеньев. Вираж не применяется к полосам дорожного полотна. Конструкция дорожного покрытия соответствует стандартам, описанным в разделе "Конструкция замощенных участков дорожного покрытия" в Справке AutoCAD Civil 3D.

Присоединение

Точка привязки располагается на гребне дороги на проектной поверхности. Данный компонент симметричен точке привязки.

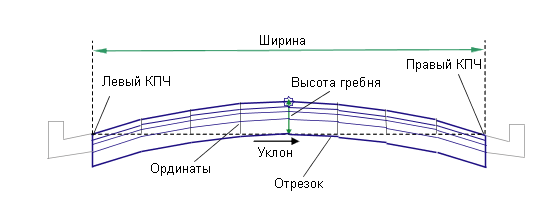

Входные параметры

Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).

Параметр

Описание

Тип

По умолчанию

Высота гребня

Высота гребня дорожного полотна относительно середины отрезка, соединяющего края проезжей части

Числовое, положительное

0,10 м

0,3333 фута

Ширина

Ширина проезжей части от левого до правого края

Числовое, положительное

7,2 м

24,0 фута

Толщина покрытия 1

Толщина от проектной поверхности до покрытия 1 (нулевое значение - пропустить)

Числовое, не отрицательное

0,025 м

0,083 фута

Толщина покрытия 2

Толщина от покрытия 1 до покрытия 2 (нулевое значение - пропустить)

Числовое, не отрицательное

0,025 м

0,083 фута

Толщина основания

Толщина от покрытия 2 до поверхности основания (нулевое значение - пропустить)

Числовое, не отрицательное

0,100 м

0,333 фута

Толщина дополнительного слоя основания

Толщина от поверхности основания до поверхности дополнительного слоя основания (нулевое значение - пропустить)

Числовое, не отрицательное

0,300 м

1,0 фут

Поперечный уклон в %

Поперечный уклон прямого отрезка в % от левого до правого КПЧ

Числовое

0 (%)

Количество Приращение

Количество прямолинейных приращений, имитирующих форму параболы

Числовое, положительное, четное

8

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.

Целевые параметры: Нет

Выходные параметры

Нет.

Режим

Центр прямого отрезка рассчитывается с помощью вычитания значения "Высота гребня" из точки привязки, левый и правый края дорожного покрытия рассчитываются с помощью значений "Ширина" и "Поперечный уклон", симметричных точке привязки. Ординаты параболы рассчитываются для четных интервалов вдоль прямолинейного отрезка, звенья прямолинейного отрезка добавляются и присоединяется к точкам ординат. Параллельные поверхности вставляются на заданную глубину для поверхностей "Покрытие1", "Покрытие2", "Основание" и "Дополнительный слой основания"

Работа в режиме компоновки

Данный элемент конструкции в режиме компоновки отображает звенья полосы, рассчитанные, исходя из заданных параметров.

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма

Код

Описание

КПЧ

Внешние края полосы на проектной поверхности

КПЧ_Покрытие1

Внешние края полосы на поверхности основания

КПЧ_Покрытие2

Внешние края полосы на дополнительном слое основания

Гребень

Точка гребня на проектной поверхности

Гребень_Покрытие1

Точка гребня на поверхности "Покрытие1"

Гребень_Покрытие2

Точка гребня на слое "Покрытие2"

Гребень_Основание

Точка гребня на основании

Гребень_Осн

Точка гребня на дополнительном слое основания

Верх

Покрытие

Проектная поверхность

Покрытие1

Поверхность Покрытие1

Покрытие2

Поверхность Покрытие2

Основание

Поверхность основания

Дополнительный слой основания

База отсчета

Поверхность дополнительного слоя основания

S1

Покрытие1

Расстояние от проектной поверхности до поверхности "Покрытие1"

S2

Покрытие2

Расстояние между слоями "Покрытие1" и "Покрытие2"

S3

Основание

Расстояние между покрытием 2 и основанием

S4

Дополнительный слой основания

Область между основанием и дополнительным слоем основания

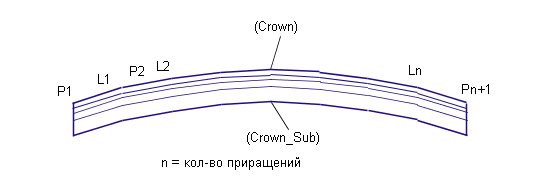

Диаграмма кодирования
