Упражнение 5. Работа со стандартами проектирования и наборами параметров круговых перекрестков

В этом упражнении группа параметров геометрии будет сохранена в качестве набора параметров, который может быть быстро применен к любому круговому перекрестку.

Наборы параметров сохраняются в файле стандартов проектирования, содержимое которого будет проверено в конце данного упражнения.

Выбор кругового перекрестка с базовой линией

1. Откройте файл Roundabout-Preset.dwg, расположенный в папке чертежей учебного пособия.
2. Выберите вкладку"Редактирование" панель "Проектные данные" "Пересечение".
3. Выберите вкладку "Пересечение" панель "Изменить круговой перекресток" "Редактировать круговой перекресток".

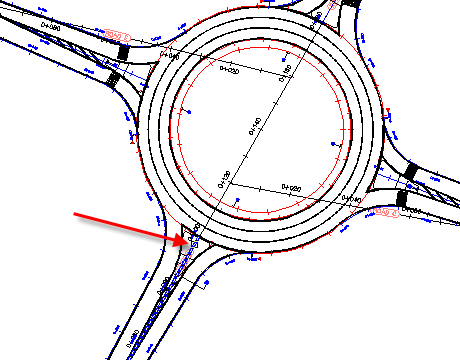

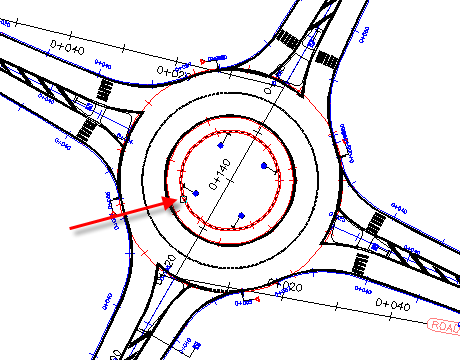

4. Щелкните трассу Roundabout_ISLAND.


Задание наборов параметров кругового участка

1. В диалоговом окне "Создать круговой перекресток - Проезжая часть кругового участка" в разделе "Стандартные параметры для импорта" щелкните .
2. В диалоговом окне "Набор параметров - Добавить", в разделе "Имя набора параметров" введите R = 40.
3. В разделе "Параметры круговых перекрестков" задайте следующие параметры:
   • Внешний радиус: 40
   • Ширина проезжей части кругового участка: 10
   • Ширина полосы укрепления: 3
4. В разделе "Параметры разметки" задайте следующие параметры:
   • Внешнее смещение: 0,5
   • Внутреннее смещение: 0,5
   • Ширина линии разметки: 0,3
   • Количество полос движения для разметки: 3
   • Ширина линий разметки полос движения: 0,2
   • Тип линий разметки полос движения: ШТРИХОВАЯ
5. Нажмите кнопку "ОК".
   Прим.:

   В диалоговом окне "Создать круговой перекресток - Проезжая часть кругового перекрестка" в разделе "Стандарт оформления" файл стандартов чертежа кругового перекрестка представляет собой файл xml, в котором сохраняются наборы параметров. Содержимое этого файла будет проверено в конце данного упражнения.

6. В нижней части диалогового окна нажмите "Далее".

Задание наборов параметров примыкающей дороги

1. В диалоговом окне "Создать круговой перекресток - Примыкающие дороги", в разделе "Стандартные параметры для импорта" щелкните .
2. В диалоговом окне "Набор параметров - Добавить", в разделе "Имя набора параметров" введите R = 40.
3. В разделе "Параметры примыкающих дорог" задайте следующие параметры:
   • Ширина дороги на съезде: 5
   • Радиус съезда: 25
   • Длина клина расширения на съезде: 80
   • Тип клина расширения на съезде: Линия
   • Ширина на выезде: 4,5
   • Ширина дороги на въезде: 4,5
   • Радиус въезда: 20
   • Длина клина расширения на въезде: 80
   • Тип клина расширения на въезде: Линия
   • Ширина на подъезде: 4,25
4. Нажмите кнопку "ОК".
5. В диалоговом окне "Создать круговой перекресток - Примыкающие дороги" щелкните "Применить ко всем".
6. В нижней части диалогового окна нажмите "Далее".

Задание наборов параметров островков безопасности

1. В диалоговом окне "Создать круговой перекресток - Островки безопасности" в разделе "Стандартные параметры для импорта" щелкните .
2. В диалоговом окне "Набор параметров - Добавить", в разделе "Имя набора параметров" введите R = 40.
3. В разделе "Параметры конструктивных треугольников" задайте следующие параметры:
   • Длина: 60
   • Основание: 4,5
4. В разделе "Параметры разделяющих островков" задайте следующие параметры:
   • Создать пешеходный переход (длина): 3
   • Скругление на съезде: 1
   • Смещение от окружности на съезде: 1
   • Смещение на съезде: 0,5
   • Смещение на выезде: 0,3
   • Скругление в вершине: 0,25
   • Полная длина островка безопасности: 15
   • Базовая длина островка безопасности: 8
   • Скругление на въезде: 1
   • Смещение от окружности на въезде: 0,5
   • Смещение на въезде: 0,5
   • Смещение на примыкающей дороге: 1
   • Скругление на пешеходном переходе: 0,5
5. Нажмите кнопку "ОК".
6. В диалоговом окне "Создать круговой перекресток - Островки безопасности" щелкните "Применить ко всем".
7. В нижней части диалогового окна нажмите "Далее". Нажмите "Готово".

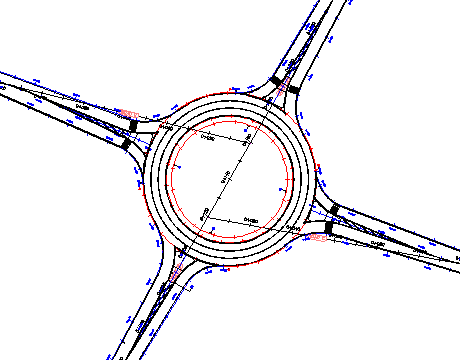

   Круговой перекресток обновляется с учетом настроек, заданных в качестве набора параметров. При создании следующего кругового перекрестка можно будет использовать заданные наборы параметров.



Проверка файла стандартов проектирования кругового перекрестка

1. С помощью проводника Windows перейдите к папке Data\Corridor Design Standards\Metric. С помощью обозревателя Интернета откройте файл Autodesk Civil 3D Metric Roundabouts Presets.xml.
2. В разделе RoundaboutPresetsStandardPresetsUS standardType=”EN-US” проверьте содержимое следующих блоков:
   • RoundaboutPreset name (Имя НабораПараметровКруговогоПерекрестка)=”R = 40”
   • ApproachPreset name (Имя НабораПараметровПримыкающейДороги)=”R = 40”
   • IslandsPreset name (Имя НабораПараметровОстровковБезопасности)=”R = 40”

   Эти блоки содержат параметры, которые были введены ранее в ходе выполнения данного упражнения. При наличии навыков работы с кодом XML можно напрямую отредактировать этот файл, не используя диалоговое окно "Набор параметров - Добавить" в AutoCAD Civil 3D.

3. Закройте проводник Windows и обозреватель Интернета.

Редактирование набора параметров

1. Выберите вкладку "Пересечение" панель "Изменить круговой перекресток" "Редактировать круговой перекресток".
2. Щелкните трассу Approach_SN.

3. В диалоговом окне "Создать круговой перекресток - Примыкающие дороги" в разделе "Стандартные параметры для импорта" выберите R = 40. Щелкните кнопкой мыши на .
4. В диалоговом окне "Набор параметров - Редактировать", в разделе "Параметры примыкающих дорог" измените следующие параметры:
   • Ширина дороги на въезде: 9
   • Тип клина расширения на въезде: Дуга
5. Нажмите кнопку "ОК".
6. В верхней части диалогового окна "Создать круговой перекресток - Примыкающие дороги" в раскрывающемся списке выберите "Примыкающая дорога с юга на север (1)".
7. В разделе "Стандартные параметры для импорта" выберите R = 40.
8. В нижней части диалогового окна дважды нажмите "Далее". Нажмите "Готово".

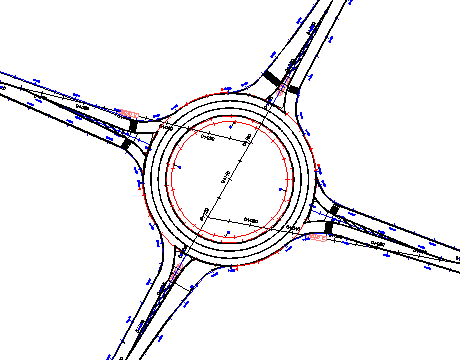

   Примыкающие дороги к северу и к югу от кругового перекрестка обновляются с учетом изменений, внесенных в набор параметров. Остальные примыкающие дороги остаются без изменений, поскольку к ним не был применен новый набор параметров.



Удаление набора параметров

1. Выберите вкладку "Пересечение" панель "Изменить круговой перекресток" "Редактировать круговой перекресток".
2. Щелкните трассу Approach_SN.
3. В диалоговом окне "Создать круговой перекресток - Примыкающие дороги" в разделе "Стандартные параметры для импорта" выберите R = 40. Щелкните кнопкой мыши на .

   Набор параметров будет удален из списка.

4. В разделе "Стандартные параметры для импорта" выберите RG = 12. Щелкните кнопкой мыши на .

   Этот набор параметров не может быть удален, поскольку он входит в комплект поставки AutoCAD Civil 3D. Редактировать и удалять можно только пользовательские наборы параметров.

5. Нажмите кнопку "ОК".
6. В диалоговом окне "Создать круговой перекресток - Примыкающие дороги" щелкните "Отмена".
