Упражнение 2. Тонирование поверхности

В этом упражнении приведены инструкции по тонированию поверхности с помощью предусмотренных в AutoCAD Civil 3D функций визуализации.

Как и другие объекты AutoCAD Civil 3D, материал для визуализации применяется к поверхности с помощью диалогового окна "Свойства поверхности".

Это упражнение является продолжением раздела Упражнение 1. Перемещение блоков на поверхность.

Применение материала для тонирования к поверхности

Прим.:

В этом упражнении используется чертеж Surface-7.dwg с изменениями, внесенными в предыдущем упражнении.

1. В окне "Область инструментов" на вкладке "Навигатор" разверните коллекцию "Поверхности".
2. Щелкните на поверхности "XGND" правой кнопкой мыши. Выберите "Свойства поверхности".
3. В диалоговом окне "Свойства поверхности", на вкладке "Информация" задайте следующие параметры.
   • Материал для тонирования: Площадка.Озеленение.Песок

     Этот материал для тонирования обеспечивает контрастное отображение отметок поверхности.

   • Стиль поверхностей: Стандартный
4. Нажмите "OK".

Применение стиля визуализации для поверхности

"Визуальные стили" обеспечивают быструю основную визуализацию, которая используется при проведении презентации на экране в AutoCAD Civil 3D.

1. Выберите вкладку "Вид" панель "Визуальные стили" раскрывающийся список "Визуальные стили" "Реалистичный".

   В результате применения стиля визуализации создается затенение поверхности и сглаживаются ребра между многоугольными гранями. Отображается материал для тонирования, примененный к поверхности.

2. Выберите вкладку "Вид" панель "Визуальные стили" раскрывающийся список "Визуальные стили" "Концептуальный".

   В результате применения стиля визуализации создается затенение поверхности и сглаживаются ребра между многоугольными гранями. Этот стиль визуализации предусматривает затенение на основе стиля граней "по Гучу", в котором цветовые переходы применяются не между темными и светлыми участками, а между холодными и теплыми цветами. При этом снижается реалистичность изображения, но детали модели выглядят более отчетливыми.

Тонирование поверхности

1. В командной строке введите РЕЖТОН.

   Рассмотрите разнообразные параметры тонирования; обратите внимание на возможность настройки качества изображения и размера выходного файла. Если требуется сохранить тонированное изображение в виде файла, следует щелкнуть на значке и с помощью управляющего элемента "Имя выходного файла" задать имя и местоположение файла.

2. Нажмите .

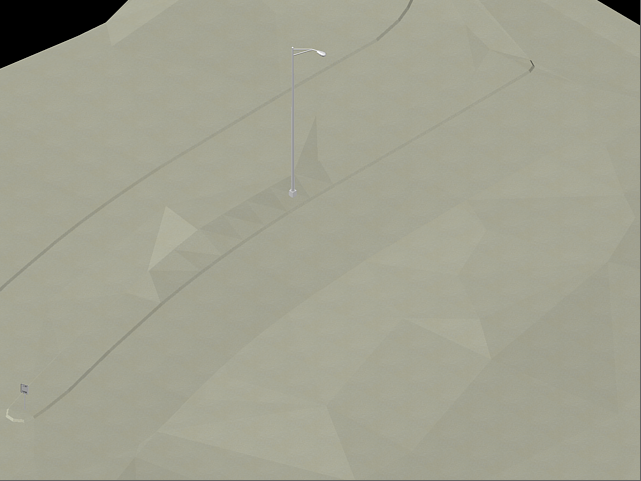

   Результат тонирования поверхности и блоков отображается в окне "Тонирование". Эффекты тонирования более заметны в том случае, если к нескольким поверхностям и объектам на чертеже применяются различные материалы для тонирования.
