Упражнение 3. Применение маски к трассе

В ходе выполнения этого упражнения на виде будет скрыт фрагмент трассы.

При применении маски к фрагменту трассы не прорисовываются части объекта-трассы, метки и точечные маркеры. Эти элементы по-прежнему существуют, но не отображаются на виде.

Эта функция удобна при работе с перекрестком. Во многих случаях не требуется отображение геометрических элементов трассы, проходящей через перекресток. В ходе выполнения этого упражнения маскируется фрагмент трассы для смещения, проходящей через перекресток.

Это упражнение является продолжением раздела Упражнение 2. Редактирование трассы с помощью ручек.

Задание маскируемых пикетов трассы

1. Откройте файл Align-5.dwg, расположенный в папке чертежей учебного пособия.

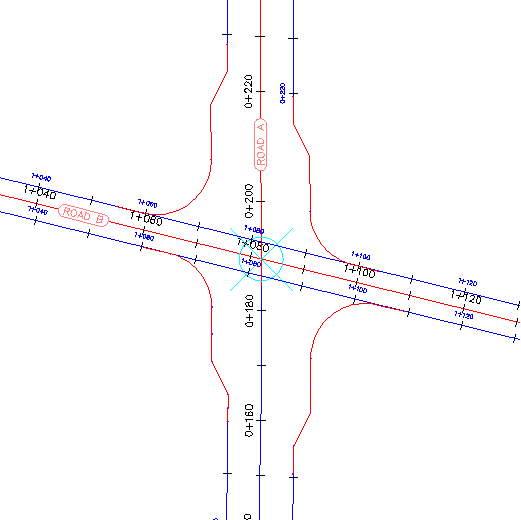

   Этот чертеж содержит четырехсторонний перекресток. Обратите внимание на то, что в зоне перекрестка не отображаются трассы для смещения дороги A. Для каждой из этих трасс к области прохождения через перекресток применена маска. На последующих шагах маска применяется к трассам для смещения вдоль дороги B.


2. Выберите трассу для смещения на северной стороне дороги B.
3. Выберите вкладку "Трасса для смещения" панель "Редактирование" раскрывающийся список "Свойства трассы" "Свойства трассы".
4. В диалоговом окне "Свойства трассы" перейдите на вкладку "Маскирование".
5. На вкладке "Маскирование" щелкните на значке .

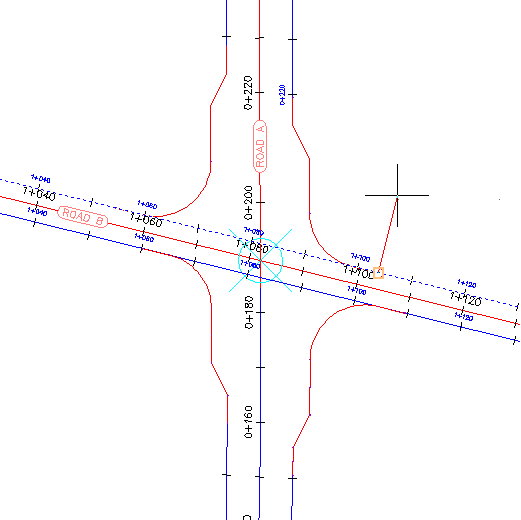

6. На чертеже щелкните на конечной точке северо-западного сопряжения на пересечении для задания начальной точки маскируемой области.

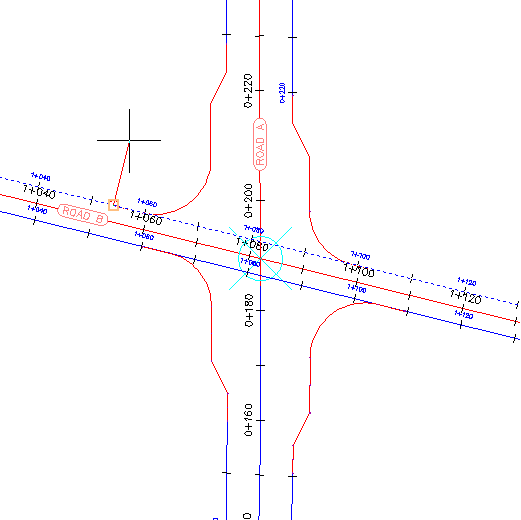

7. Щелкните на конечной точке северо-восточного сопряжения на пересечении для задания конечной точки маскируемой области.

8. В диалоговом окне "Свойства трассы" нажмите "Применить".

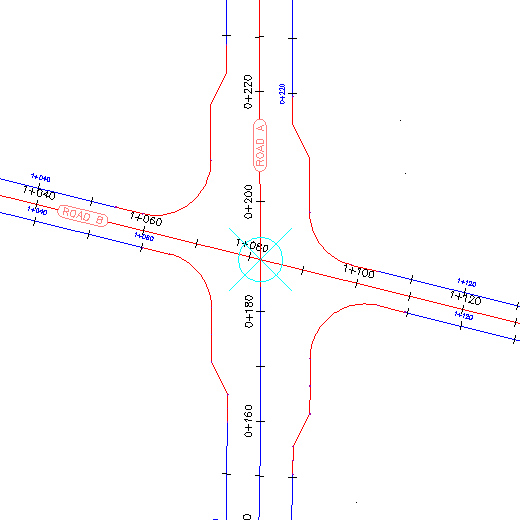

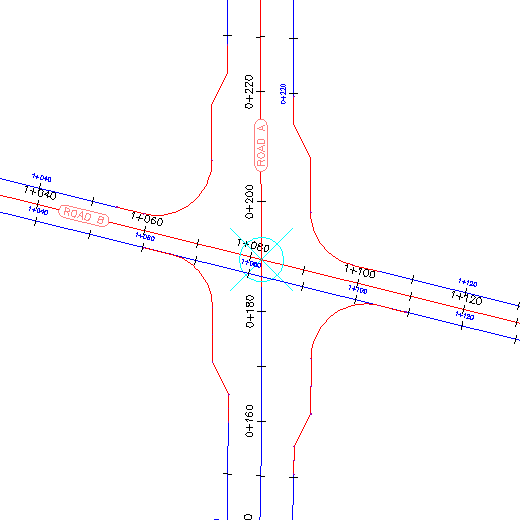

   Маска применяется к заданной области.



Дальнейшее изучение. Примените маски к трассам для смещения дороги, проходящей с запада на восток.

Для работы со следующим учебным пособием перейдите к разделу "Работа с трассами для смещения и сопряжения".
