В ходе выполнения данного упражнения пользователь узнает, как используется и настраивается окно "Панорама".
Это упражнение является продолжением темы раздела Упражнение 1. Общие сведения об области инструментов.
Отображение данных объекта в окне "Панорама"
- С помощью элементов управления
"Панорамирование" и

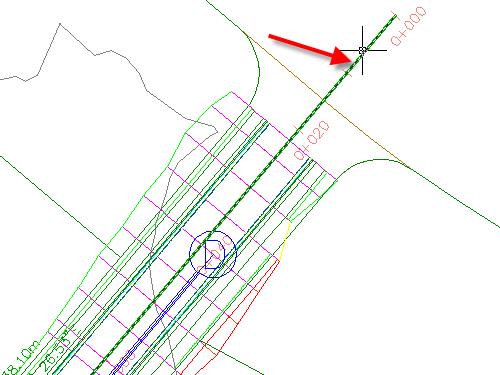

"Зумирование" определите местоположение начала трассы и трубопроводной сети на правой дальней стороне площадки. - На чертеже щелкните на зеленой трассе.
- Выберите вкладку
. - В панели "Инструменты компоновки трассы" нажмите кнопку
. В отдельном окне с именем "Панорама" отображается таблица с именем "Объекты трассы". Обратите внимание на то, что имя таблицы отображается на вкладке. Основная панель управления обозначена как "Панорама". Каждая таблица в окне "Панорама" называется видом. Эти таблицы применяются для редактирования атрибутов объектов. Можно редактировать данные в ячейках, отображенных черным цветом. Нельзя редактировать данные в затененных ячейках (недоступные). В нескольких следующих пунктах обсуждается использование некоторых элементов управления окна "Панорама".
- Если трасса целиком помещается в окне "Панорама", для перемещения этого окна можно щелкнуть в середине вертикальной панели управления, где отображается заголовок "Панорама", а затем перетащить окно в новое местоположение. Совет:
При перемещении окна "Панорама" удерживайте нажатой клавишу Ctrl во избежание его закрепления.
- Нажмите клавишу ESC для отмены выбора трассы.

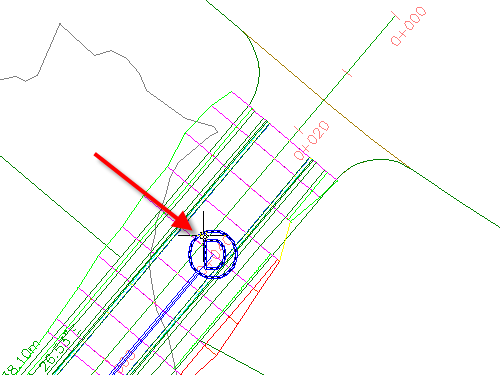

- На чертеже щелкните на синем маркере колодца.
- Выберите вкладку
. - На панели "Инструменты компоновки сети" щелкните на значке .
В окне "Панорама" отображаются две дополнительные таблицы с именами "Колодцы" и "Трубы".
- Для переключения между таблицами следует щелкнуть на одной из трех вкладок вида. Переместите таблицу "Объекты трассы" на передний план.
В данном учебном пособии используется чертеж Intro-1.dwg из предыдущего учебного пособия.
Изменение порядка столбцов в диалоговом окне
- Выполняйте прокрутку вправо, пока не увидите столбец "Длина хорды".
- Щелкните на заголовке столбца "Длина хорды", перетяните столбец влево и оставьте его справа от столбца "Длина".
Обратите внимание на то, что заголовок каждого столбца выделяется при наведении курсора. Можно изменить порядок столбцов для упрощения использования таблицы.
- Щелкните правой кнопкой мыши на заголовке столбца "Радиус". Нажмите "Пользовательская настройка столбцов".
Диалоговое окно "Пользовательская настройка столбцов" позволяет изменять внешний вид столбцов в текущем виде. Можно скрыть ненужные столбцы путем снятия соответствующих флажков в столбце "Видимость" или изменения ширины столбцов с помощью столбца "Ширина". Путем нажатия кнопки "Создать" можно сохранить пользовательскую конфигурацию вида для последующего использования.
- Нажмите кнопку "Отмена" для закрытия диалогового окна Пользовательская настройка столбцов.
Изменение внешнего вида окна "Панорама"
- В панели управления "Панорама" нажмите кнопку
, чтобы временно закрыть окно. - Не нажимая кнопку мыши, переведите указатель на панель управления "Панорама".
Когда курсор находится на панели, окно открывается. Окно закрывается, если курсор уводится с вида. Это - "Режим автоматического скрытия", отображаемый значком
. Он удобен, если периодически нужна информация из таблицы при работе в окне чертежа. - Нажмите , чтобы выключить "Режим автоматического скрытия".
- В панели управления "Панорама" нажмите кнопку
. Выберите "Прозрачность". - В диалоговом окне "Прозрачность" переместите Общий регулятор в положение, соответствующее середине диапазона. Нажмите "OK".
- Перетяните окно "Панорама".
При перемещении курсора в сторону от окна обратите внимание на то, что сквозь таблицу видны некоторые детали чертежа.
- На панели "Инструменты компоновки трассы" выберите .
Диалоговые окна "Трубы" и "Колодцы" остаются открытыми до щелчка
на панели "Инструменты компоновки сети".
Для изучения следующего учебного пособия перейдите к разделу "Учебное пособие. Использование основных функциональных возможностей".
