Существующую фигуру можно сместить на определенное расстояние. Положительное значение соответствует смещению вправо, а отрицательное - смещению влево.
- Щелкните в области инструментов на вкладке "Съемка" правой кнопкой мыши именованную сеть
выберите пункт "Окно команд модуля "Геодезия". - Введите в командной строке:
OFFSET [фигура] [расстояние]
Прим.: Цифровые имена фигур не должны начинаться с нуля. Например, имя фигуры "235" является допустимым, а "0235" -- недопустимым.
Пример командной строки
NE 30 2000 2000
NE 31 2500 2500
BEGIN EASTERN_AVE
PT 30
PT 31
CRV LENGTH 60,960 91,440
FIG DD 0 91,440
CRV DELTA -121,920 6,096
END
OFFSET EASTERN_AVE 15.240
OFFSET EASTERN_AVE -6.096

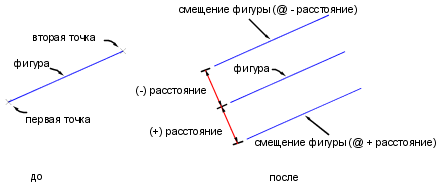

На следующем рисунке показана команда "Смещение фигуры":
