Редактирование отметок вершин характерных линий, фигур съемки и линий участков в окне редактора отметок для объектов профилирования.
Редактор отметок для объектов профилирования позволяет редактировать отметки характерных линий в диалоговом окне табличной формы. Отметки также можно назначать от существующей поверхности.
Изменения, выполненные в окне редактора, динамически изменяют отметку на чертеже.
В редакторе каждая вершина отображается в отдельной строке и отмечена треугольником или окружностью.
Если щелкнуть строку, на чертеже отображается маркер, указывающий соответствующую вершину.
- Зелеными треугольниками
помечаются точки, представляющие основные точки горизонтальной геометрии. Например, при создании характерной линии все вершины отображаются в виде треугольников. При вставке точек пересечения (ТП) они также отображаются в виде треугольников. - Белые треугольники
указывают точки разделения, которые расположены в месте пересечения двух характерных линий, не содержащем точек геометрии. Невозможно изменить отметку данных точек непосредственно на чертеже. Более подробную информацию см. в разделе "Свойства площадки для характерной линии". - Точки изменения отметки маркируются кружками
. Вставьте новый объект типа точка с отметкой с помощью значка "Вставить точку с отметкой" в окне "Редактор отметок для объектов профилирования". - Стрелки уклонов отображаются в серединах сегментов (указывая направление вниз) для обозначения направлений потоков характерных линий и отображения редактируемого сегмента, если выбрана одна строка.

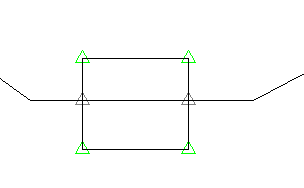

. Если пересекаются два объекта, такие как характерные линии, линии земельного участка или фигуры съемки, и ни один из них не имеет точки геометрии в этом месте, то создается точка разделения. Изменить значение этой точки напрямую невозможно, так как она определяется уклонами двух пересекающихся сегментов, которые должны иметь одну и ту же отметку в точке пересечения. Если эти две отметки отличаются, то в один из сегментов вставляется перелом для согласования с отметкой другого сегмента.
Приоритет стилей характерных линий можно назначить таким образом, что при пересечении характерных линий, имеющих разные стили, отметка будет задаваться линией с более высоким приоритетом. Характерные линий без стиля имеют самый низкий приоритет. Для задания приоритета стилей характерных линий используется вкладка "Параметры" в диалоговом окне "Свойства площадки для характерной линии".
У двух характерных линий с одинаковым стилем или без стиля доминирующей является характерная линия, которая была изменена последней. Другая характерная линия разрывается в точке пересечения. Для определения отметки в этой точке можно использовать команду "Вставить ТП" для создания вершины в точке разделения.
