Можно вычислить пересечение(я) линии, определяемой двумя точками, и дуги, заданной точкой центра и радиусом.
Прим.: Описание параметров приведено на вкладке "Краткий справочник".
Вычисление пересечения дуги и линии в окне команд модуля "Геодезия"
- В окне "Область инструментов" на вкладке "Съемка" щелкните правой кнопкой мыши на сети, которую требуется отредактировать, и выберите из контекстного меню "Окно команд модуля "Геодезия".
- Выберите меню "Перекрестки"
"Дуга/линия". - Введите идентификатор точки центра дуги.
- Введите радиус дуги.
- Введите идентификатор начальной точки линии.
- Введите расстояние впереди или точку направления для линии.
- Введите смещение.
- Введите один из следующих вариантов:
- С: Для выбора самого северного пересечения.
- Ю: Для выбора самого южного пересечения.
- В: Для выбора самого восточного пересечения.
- З: Для выбора самого западного пересечения.
- И: Для выбора ближайшего пересечения.
- Д: Для выбора самого дальнего пересечения. 1: Для выбора пересечения 1.
- 2: Для выбора пересечения 2.
- Е: Для выбора всех пересечений.
- Б: Для выбора пересечений с помощью устройства указания.
Вычисление пересечения дуги и линии с помощью языка команд модуля "Геодезия"
- В окне "Область инструментов" на вкладке "Съемка" щелкните правой кнопкой мыши на сети, которую требуется отредактировать, и выберите из контекстного меню "Окно команд модуля "Геодезия".
- В строке "Команда" введите:
ARCLN [точка] [радиус] [точка 1] [точка 2] [смещение]
Пример командной строки
NE 1 100 100
NE 2 200 200
NE 3 250 100
ARCLN 3 200 1 2 -100
! INTERSECTION # 1 NORTH:387.066972 EAST:245.645615
! INTERSECTION # 2 NORTH:104.354385 EAST:-37.066972
Определяются пересечения между дугой с радиусом 200 и центром в точке 3 и линией, проведенной через точки 1 и 2 с расстоянием смещения 100 влево.

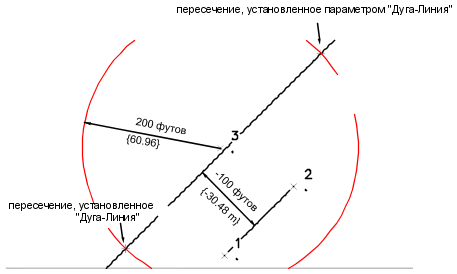

Пересечение дуги и линии
