Создавайте профили компоновки для отображения расчетных отметок по длине трассы.
Как правило, профиль компоновки рисуют на сетке вида профиля, ориентируясь на профиль поверхности.
Для использования этой команды в чертеже должна существовать сетка вида профиля. Создайте кривые и прямые участки вручную или с помощью ввода цифровых значений.
Можно создать профиль компоновки с прямыми участками и затем (не обязательно) добавить кривые в точках вертикального пересечения (ТВП).
Можно создать профиль из внешнего файла ASCII, содержащего последовательность пикетов вдоль трассы, отметку для каждого пикета и длину кривой в пикете (не обязательно).
Атрибуты кривых задаются командой Параметры кривой. Эти кривые при редактировании сохраняют касание.
Имеется несколько методов вычерчивания профиля компоновки:
- Команда
"Вычертить прямые участки" позволяет определить точки вертикального пересечения (ТВП) для последовательности прямых участков. Позднее можно добавить свободные кривые с заданными параметрами для соединения прямых участков. - Команда
Вычертить прямые участки с кривыми позволяет задать ТВП для прямых участков, а также автоматически создать кривые между прямыми участками с использованием параметров, заданных в диалоговом окне Параметры вертикальной кривой. - Команды проектирования профилей на основе ограничений позволяют создавать по одной части объекта профиля за операцию.
При запросе местоположений точек можно использовать прозрачные команды для определения точек в профиле.
Для создания более детального проекта, заданного с помощью определенного параметра или других ограничений, а также для создания кривых без предварительного создания прямых участков, следует использовать инструменты на основе ограничений инструментальной линейки "Инструменты создания компоновки профиля".
Функция "Проектирование с учетом критериев" позволяет проконтролировать профиль компоновки на соответствие требованиям ведомственных стандартов проектирования. Можно выбрать файл критериев проектирования и/или набор проверок проекта с использованием либо диалогового окна "Создание профиля - вычертить новый" при создании профиля компоновки, либо вкладки "Критерии проектирования" диалогового окна "Свойства профиля" после его создания.
С помощью одной из указанных ниже команд можно быстро создать компоновку профиля. При редактировании отрезков и кривых отношение касания между ними не нарушается.
Текущая команда: вычертить прямые участки без кривых
Эта команда используется для быстрой компоновки профиля. Задайте начальную и конечную точки прямых участков (1-4), затем при необходимости добавьте в точках пересечения кривые. Прямые участки являются фиксированными, поэтому при редактировании они всегда сохраняют касание.
Вычертить прямые участки с кривыми

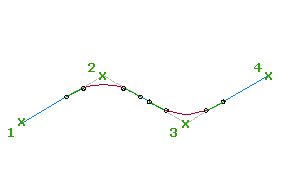

Эта команда используется для быстрой компоновки профиля с кривыми, автоматически создаваемыми в точках пересечения. Задайте начальную и конечную точки прямых участков (1-4), в точках пересечения (2, 3) создаются кривые на основе значений, введенных в диалоговом окне "Параметры кривой". При редактировании прямые участки и кривые всегда сохраняют касание.
