- Выберите напорную трубопроводную сеть. Откроется контекстная вкладка ленты Напорные трубопроводные сети.
- На панели Редактирование выберите команду Редактировать сеть
Инструменты компоновки профиля
. - Нажмите кнопку Изменить уклон
. - Выберите элементы для редактирования. Прим.: Выбранные элементы должны быть непрерывными. Если выбраны две трубы, но не выбран фитинг между ними, команда будет применяться только к первой выбранной трубе.
- Укажите уклон путем ввода значения уклона (в процентах). Прим.: Эта команда использует правило, согласно которому положительное значение уклона соответствует наклону вниз относительно начальной точки напорной трубы, а отрицательное значение — подъему вверх.
При редактировании уклона начальный и конечный пикеты трубы не изменяются, при этом изменяется 2D длина.

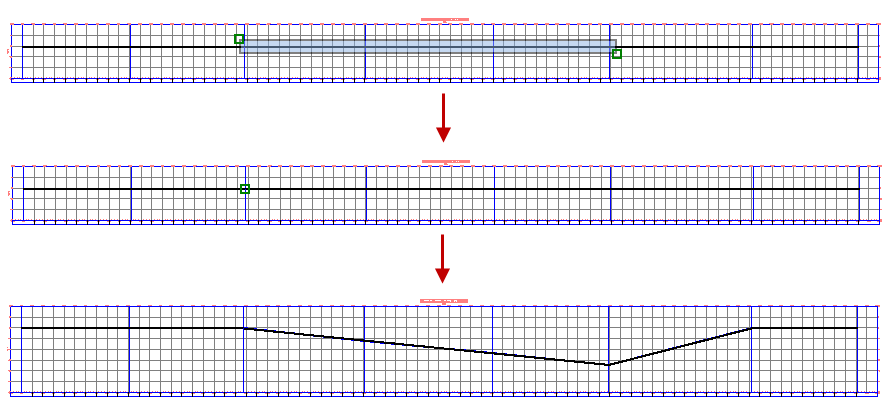

На следующем рисунке показан выбор элементов и точки, а также итоговое изменение уклона напорной трубопроводной сети.
