Используйте шаблоны чертежей, чтобы не создавать чертеж каждый раз заново и чтобы сохранить единый стиль чертежей.
В качестве основы для создания чертежа выберите шаблон, наилучшим образом отвечающий предъявляемым требованиям.
Для просмотра имеющихся шаблонов выберите "Меню приложения"
"Создать". Если могут быть использованы стандартные стили объектов, рекомендуется выбрать один из шаблонов с именами, начинающимися с "_AutoCAD Civil 3D".
После выбора основного шаблона необходимо просмотреть и отредактировать его параметры. На вкладке "Параметры" окна "Область инструментов" правой кнопкой мыши щелкните имя чертежа и выберите "Редактировать параметры чертежа". В отображаемом диалоговом окне "Параметры чертежа" имеется пять вкладок со множеством параметров.

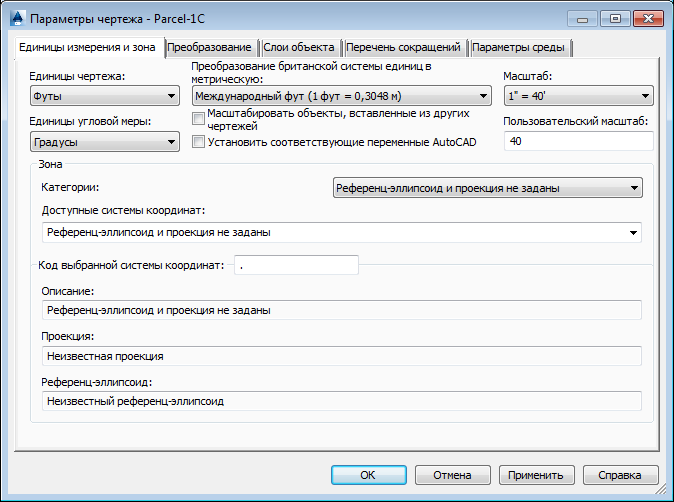

Диалоговое окно "Параметры чертежа"
- Вкладка "Единицы измерения и зона" используется для задания линейных и угловых единиц измерения, требуемого масштаба печати и координатной зоны для текущего чертежа.
- Из вкладки "Преобразование" можно вызвать функции для преобразования системы координат, указанной на вкладке "Единицы измерения и зона", в соответствии с локальным параметрами.
- На вкладке "Слои объекта" отображается удобная таблица, позволяющая назначать объекты слоям, а также создавать и переименовывать слои. При изменении видимости слоя видимость всех объектов одного слоя включается или отключается одновременно. Для обеспечения максимальной гибкости при отображении объектов распределите объекты и их компоненты по нескольким слоям. Цвет слоя влияет на все объекты, назначаемые этому слою и имеющие стиль с параметром цвета "По слою". Если для стилей задан такой параметр, цвет нескольких объектов можно изменить, просто изменяя цвет слоя.
- Вкладка "Перечень сокращений" является местом для централизованной установки сокращений, используемых в метках объектов (особенно, в метках точек геометрии трасс и профилей).
- На вкладке "Параметры среды" содержатся глобальные параметры, установленные по умолчанию, например точность числовых значений или видимость подсказок.
На этой вкладке часто упускают из виду параметр "Сохранить изменения параметров команды" в группе параметров "Общие". Если для него установить значение "Да", то при любом изменении параметра, например радиуса кривой трассы, значение параметра сохраняется для последующего использования по умолчанию.
Еще один важный параметр - "Включить режим независимости слоя". Если планируется управлять видимостью объектов путем включения и отключения слоев, для данного параметра нужно установить значение "Нет".
Параметры среды, заданные на уровне чертежа, могут быть переопределены на уровне объекта.

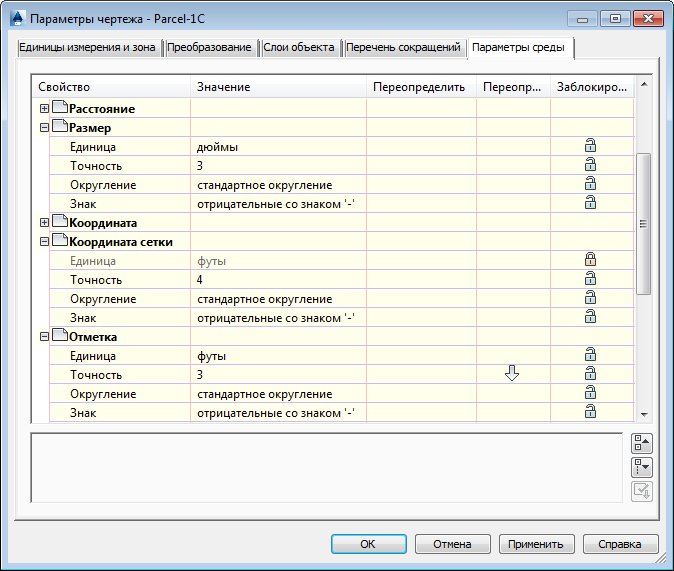

На вкладке "Параметры среды" в поле столбца "Переопределение дочерних элементов" рядом с каждым параметром, измененным для одного или нескольких объектов на чертеже, есть стрелка. Отменить переопределение параметра можно, щелкнув на этой стрелке; кроме того, щелкнув на значке блокировки, можно запретить переопределение любого параметра на уровне объекта.
Для отмены переопределений стиля используется вкладка "Параметры среды".
После настройки параметров среды необходимо уточнить настройки точек, поверхностей и других объектов в дереве вкладки "Параметры". Для этого щелкните правой кнопкой мыши на требуемом объекте и выберите в контекстном меню "Редактировать параметры объекта". Это позволит проверить стандартные стили, установленные для каждого из объектов и его меток, формат имени объекта, а также другие параметры, которые, возможно, потребуется изменить.
