Создание новой точки по отношению к базовой линии по пикету и смещению

Команда "Пикет/смещение" позволяет создать новую точку путем задания пикета на базовой линии и расстояния смещения по отношению к существующей базовой линии.

Прим.: Описание параметров приведено на вкладке "Краткий справочник".

Создание точки по пикету и смещению из окна команд модуля "Геодезия"

1. В окне "Область инструментов" на вкладке "Съемка" щелкните правой кнопкой мыши на сети, которую требуется отредактировать, и выберите из контекстного меню "Окно команд модуля "Геодезия".
2. Выберите меню "Базовая линия" "Пикет/смещение".
3. Введите идентификатор для точки, которую требуется создать.
   Прим.: При включенной "Автоматической нумерации точек" отображается следующий номер точки.
4. Введите пикет новой точки. Для пикета может задаваться положительное или отрицательное значение.
5. Введите смещение новой точки. В качестве смещения может задаваться положительное или отрицательное значение.
6. Можно ввести пояснение к новой точке.

Создание точки со смещением от базовой линии с помощью языка команд модуля "Геодезия"

1. В окне "Область инструментов" на вкладке "Съемка" щелкните правой кнопкой мыши на сети, которую требуется отредактировать, и выберите из контекстного меню "Окно команд модуля "Геодезия".
2. В строке "Команда" введите:

   BL PT (точка 1) [пикет] (смещение) (пояснение)

Пример командной строки

NE 1 1000 1000

STN 1

ZD 2 100 121.92

BL IS 1 2 0

BL PT 3 220 15.24

! POINT 3 NORTH: 946.7889 EAST: 1214.0113 ELEV:<Null>

BL PT 4 270 -15.24

! POINT 4 NORTH: 968.1235 EAST: 1268.5445 ELEV: <Null>

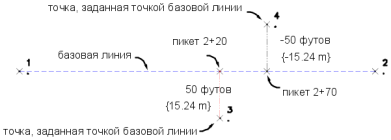

Точка 3 смещена на расстояние 15,24 вправо от базовой линии на пикете 2+20, а точка 4 смещена на расстояние 15,24 влево от базовой линии на пикете 2+70. Расстояния измеряются в текущих единицах, если не вводится определяющий суффикс.

Базовая линия, созданная на расстоянии смещения
