Создайте новую вершину из существующей в фигуре вершины по азимуту и расстоянию. Для данной команды фигура должна иметь хотя бы одну вершину.
Создание новой вершины
- Щелкните в области инструментов на вкладке "Съемка" правой кнопкой мыши именованную сеть
выберите пункт "Окно команд модуля "Геодезия". - В строке "Команда" введите:
FIGURE AZ-DIST [азимут] [расстояние]
Пример командной строки
BEGIN 1_95
FIG NE 2000 2000
FIG ZD 50,5556 91,440
AZIMUTH: 50,5556 DISTANCE: 91,4400
NORTH: 2057,6291 EAST: 2070,9941
CRV DELTA 152.400 9.1440
CRV LENGTH -243.840 152.400
END

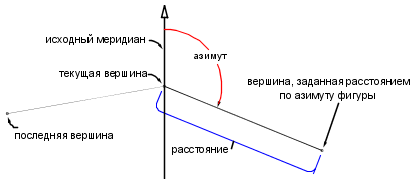

Далее приводится иллюстрация выполнения команды "Азимут и расстояние":
