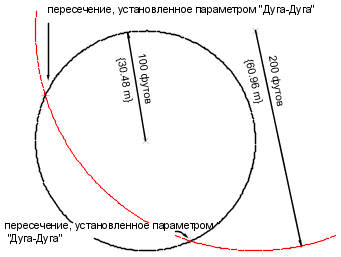

Можно вычислить пересечение(я) двух дуг, каждая из которых определяется существующей точкой центра и радиусом.
Прим.: Описание параметров приведено на вкладке "Краткий справочник".
Вычисление пересечения двух дуг в окне команд модуля "Геодезия"
- В окне "Область инструментов" на вкладке "Съемка" щелкните правой кнопкой мыши на сети, которую требуется отредактировать, и выберите из контекстного меню "Окно команд модуля "Геодезия".
- В меню "Перекрестки"
выберите элемент "Дуга/дуга". - Введите идентификатор точки центра первой дуги.
- Введите радиус первой дуги.
- Введите идентификатор точки центра второй дуги.
- Введите радиус второй дуги.
- Введите один из следующих вариантов:
- С: Для выбора самого северного пересечения.
- Ю: Для выбора самого южного пересечения.
- В: Для выбора самого восточного пересечения.
- З: Для выбора самого западного пересечения.
- И: Для выбора ближайшего пересечения.
- Д: Для выбора самого дальнего пересечения.
- 1: Для выбора пересечения 1.
- 2: Для выбора пересечения 2.
- Е: Для выбора всех пересечений.
- Б: Для выбора пересечений с помощью устройства указания.
Вычисление пересечения двух дуг с помощью языка команд модуля "Геодезия"
- В окне "Область инструментов" на вкладке "Съемка" щелкните правой кнопкой мыши на сети, которую требуется отредактировать, и выберите из контекстного меню "Окно команд модуля "Геодезия".
- В строке "Команда" введите:
ARCARC [точка 1] [радиус 1] [точка 2] [радиус 2]
Пример командной строки
NE 1 100 100
NE 2 200 200
ARCARC 1 100 2 200
! INTERSECTION # 1 NORTH:8.856217 EAST:141.143783
! INTERSECTION # 2 NORTH:141.143783 EAST:8.856217
Определяются пересечения между дугой с радиусом 100 и центром в точке 1 и дугой с радиусом 200 и центром в точке 2.
