Создание вершины фигуры по румбу и расстоянию

Создайте новую вершину в определенном направлении от текущей вершины фигуры. Для данной команды фигура должна иметь хотя бы одну вершину.

Создание новой вершины в определенном направлении относительно текущей фигуры

1. Щелкните в области инструментов на вкладке "Съемка" правой кнопкой мыши именованную сеть и выберите пункт "Окно команд модуля "Геодезия".
2. В строке "Команда" введите:

   FIGURE BRG-DIST [румб] [квадрант] [расстояние]

Пример командной строки

BEG BFIG

FIG NE 1000 1000

FIG BD 61,1111 1 30,480

AZIMUTH: 61,1111 DISTANCE: 30,4800

NORTH: 1014,6902 EAST: 1026,7063

END

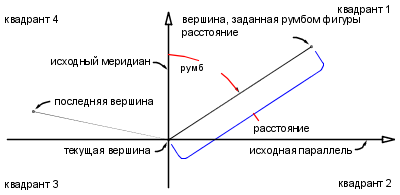

Далее показаны примеры команды "Фигура по румбу и расстоянию":
