Стили управляют отображением и расчетными характеристиками объектов на чертежах.
С помощью стилей можно эффективно управлять тем, как объект выглядит. При создании нового объекта можно использовать стандартный стиль его отображения. Позже можно применить другой стиль. Кроме того, можно создавать новые стили, которые будут удовлетворять потребности разных пользователей на разных стадиях проекта. При внесении изменений в описание стиля изменения автоматически применяются ко всем объектам, использующим этот стиль.
У стилей объектов в AutoCAD Civil 3D имеются общие атрибуты, например, цвет объекта, видимость компонентов, типы линий и образцы заливки.
Аналогично стили меток используют текстовый формат, содержание данных, местоположение и такие графические элементы, как линии выноски и ограничивающие параллелепипеды.
Стили объектов и меток в процессе проектирования нужно создавать, имея в виду конкретное их назначение, такое, например, как представление данных на различных этапах утверждения, или отображение информации, необходимой для различных типов пользователей. Прежде чем приступать к созданию стилей объектов, поэкспериментируйте с редактированием стилей различных объектов, чтобы познакомиться с имеющимися элементами управления.
Управление стилями каждого типа объектов производится в окне "Область инструментов" на вкладке "Параметры". В коллекции "Общие" содержатся стили, которые могут использоваться объектами нескольких типов (их называют универсальными стилями), а также стили меток, предназначенные для общего доступа. Все объекты AutoCAD Civil 3D имеют стиль "Базовый", который можно использовать как в его первоначальном виде, так и в качестве основы для построения новых стилей. Если нужно настроить атрибуты стиля, то можно создать новый стиль или внести изменения в существующий стиль и сохранить его под новым именем. Стили можно объединять в группы и сохранять в файле шаблона чертежа (.dwt). Все чертежи, созданные из одного файла .dwt, будут использовать одинаковые стили. Чтобы сделать процесс более простым, средства управления созданием стилей для всех элементов стандартизированы, насколько это возможно.
При работе с объектами можно добавлять метки, используя вкладку "Аннотации" для вывода диалогового окна "Добавление меток" или вызова свойственных объектам меню нанесения меток.
Для управления множеством меток можно создать наборы стилей меток для трасс, профилей и сечений. После своего создания такой набор может быть применен к объекту или изъят из объекта с помощью одной операции.

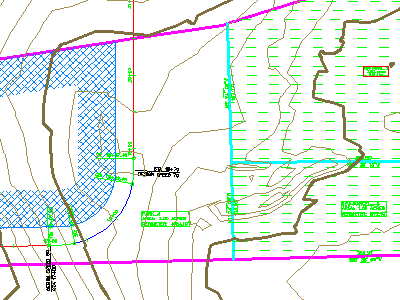

Стили объектов для поверхности, участков и трассы, демонстрирующие стилизацию

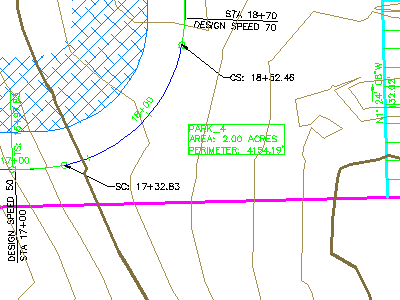

Стили меток, в том числе две метки трассы в смещенном положении
Стили меток
Стили меток используются для контроля и управления отображением меток и выражений для любого класса объектов.
Метки присваиваются многим объектам, и их содержание обновляется каждый раз при изменении объекта. Управление метками также производится с помощью стилей. Стили меток можно изменить тем же способом, что и стили объектов: щелкните правой кнопкой на имени стиля в окне "Область инструментов" на вкладке "Параметры" и выберите "Редактировать".
Внешний вид меток области участка на чертеже можно предварительно просмотреть в диалоговом окне "Создание стиля меток"
Создание и сохранение наборов меток для трасс, профилей и сечений позволит применять в одной операции метки нескольких типов. Например, набор меток для трасс может содержать метки для основных пикетов, вспомогательных пикетов и геометрических точек.
Метки могут включать в себя текст, блоки, линии, засечки и выноски. Метки можно создавать и просматривать средствами диалогового окна "Создание стиля метки", которое показано на следующей иллюстрации.
Предварительный просмотр адаптированного стиля меток для области участка
Для линий, кривых, характерных линий и коридоров используются общие стили меток. Кроме того, эта коллекция содержит "Характерные стили меток", не относящиеся к конкретному объекту.
Для получения сведений об управлении стилями меток см. раздел "Стили меток".
Стили таблицы
Стили таблиц используются для контроля и управления отображением таблиц, связанных с некоторым классом объектов.
В AutoCAD Civil 3D предусмотрены автоматизированные таблицы данных для точек, поверхностей, участков, трасс и объемов работ. Как показано на иллюстрации ниже, эти таблицы компактно отображают данные объекта в качестве альтернативы использованию меток объектов. Стили таблицы управляют свойствами данных и отображением компонентов таблицы.
Пример таблицы данных для участков
Под свойствами данных понимается формат данных, порядок столбцов, стиль текста, а также повторение заголовка таблицы и названий столбцов при разделении таблицы. Под компонентами отображения понимаются границы, разделители, закрашивание и текст. Можно определить видимость, цвет, тип линий и масштаб для каждого компонента.
