Можно определить смещение, расстояние и точку пересечения, в которой прямой угол спроецируется на бесконечную линию (определяемую двумя точками). После обнаружения пересечения можно сохранить его, задав идентификатор новой точки.
Создание смещения квадрата в окне команд модуля "Геодезия"
- В окне "Область инструментов" на вкладке "Съемка" щелкните правой кнопкой мыши на сети, которую требуется отредактировать, и выберите из контекстного меню "Окно команд модуля "Геодезия".
- Выберите меню "Перекрестки"
"Смещение квадрата". - Введите идентификатор начальной точки линии.
- Введите идентификатор второй точки для определения линии.
- Введите идентификатор точки, задающей смещение от линии.
AutoCAD Civil 3D определяет расстояние смещения точки (введенной в пункте 5) от линии, заданной первыми двумя точками. Тем самым определяется одна известная длина стороны и два известных направления сторон. С помощью данной информации AutoCAD Civil 3D рассчитывает углы квадрата и создает угол квадрата со смещением от линии (заданной в пунктах 3 и 4) на то же расстояние, что определено точкой, введенной в пункте 5.
Создание смещения квадрата с помощью языка команд модуля "Геодезия"
- В окне "Область инструментов" на вкладке "Съемка" щелкните правой кнопкой мыши на сети, которую требуется отредактировать, и выберите из контекстного меню "Окно команд модуля "Геодезия".
- В строке "Команда" введите:
SQ [ссылка 1] [ссылка 2] [ссылка]
Примеры командной строки
В следующих примерах представлены корректные варианты ввода с использованием команды "Смещение квадрата":
SQ 302 303 501

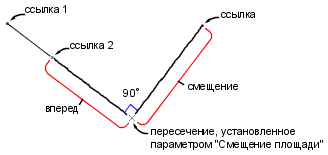

В данном примере находится точка, которую создает прямой угол между линией от точки 302 до точки 303 и точкой 501.
SQ 13 14 501
В данном примере находится точка, которую создает прямой угол между линией от точки 13 до точки 14 и точкой 501.
Команда "Смещение квадрата" выводит расстояние впереди и расстояние смещения до точки пересечения.
