Создание вершины фигуры по углу отклонения и расстоянию. Угол отклонения отсчитывается по часовой стрелке от текущего азимута. Для использования этой команды фигура должны иметь две или более вершин.
Создание вершины фигуры по углу отклонения и расстоянию
- Щелкните в области инструментов на вкладке "Съемка" правой кнопкой мыши именованную сеть
выберите пункт "Окно команд модуля "Геодезия". - В строке "Команда" введите:
FIGURE DEFL-DIST [угол] [расстояние]
Пример командной строки
NE 20 1200 1200
NE 21 1400 1300
BEGIN STONE_ST
PT 20
PT 21
FIG DD -33.3333 91.440
RT -91.440
FIG ZD (AZ 21 20) 60.960
CLOSE

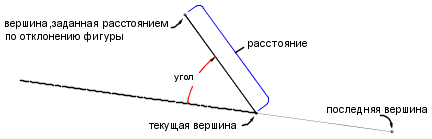

Далее показаны примеры команды "Фигура по расстоянию отклонения":
