Сетка вида профиля используется с целью отображения одного или нескольких профилей для трасс в плане.
При создании вида профиля укажите, какие имеющиеся профили следует отображать на сетке. Используйте эти профили в качестве ссылки при вычерчивании новых профилей компоновки на сетке.
В вид профиля можно включать один или несколько сопутствующих профилей вместе с множеством областей данных, расположенных по длине оси X выше или ниже сетки. С помощью областей данных профили аннотируются данными о пикетаже, отметке, горизонтальной геометрии и другими данными, помогающими в выполнении инженерного анализа.

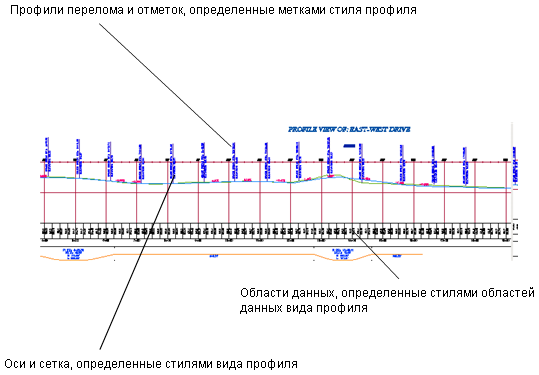

Вид профиля с отображением профиля поверхности и профиля компоновки

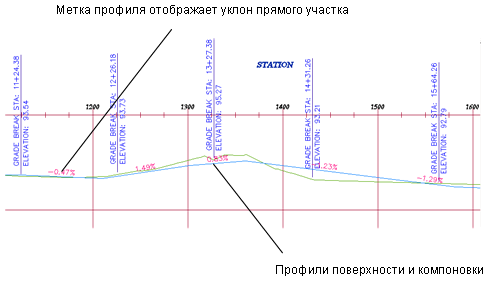

Увеличенное изображение профиля поверхности и профиля компоновки
Вид профиля используется обычно для отображения нескольких профилей по длине предлагаемого маршрута, например дороги, трубы, ограждения или аналогичной конструкции. Виды профилей используются для сравнения отметок нескольких поверхностей или проектируемых профилей вдоль трассы.
На вид профиля можно наложить профиль другой трассы. Например, на вид профиля для дороги может быть наложен профиль водовыпуска, занимающий этот же коридор. Путем наложения профиля можно проанализировать отметки водовыпуска по отношению к одним и тем же пикетам трассы, используемым для определения поверхностей дороги.
Если требуется просмотреть расположение каких-либо объектов на чертеже относительно профиля, можно включить в вид профиля спроецированные объекты.
Если при проектировании дороги, трубопровода или аналогичной конструкции на местности возникает необходимость сравнения технико-экономических показателей проекта для нескольких возможных трассировок, вид профиля для каждой трассировки может быть использован для принятия верного решения.
AutoCAD Civil 3D позволяет разделять профили для размещения на экране в пределах указанной высоты вида профиля и для отображения на одном или нескольких видах профилей.
Создание видов профиля
Можно создавать профили без их отображения в виде профиля. При создании вида профиля можно задать отображение любого профиля, созданного на основе выбранной трассы. Чтобы сделать вид профиля более понятным или информативным для пользователя, можно сконфигурировать в нем области данных и примечания к профилю.
Использование Мастера облегчает процедуру создания одного вида профиля, нескольких или сгруппированных видов профилей. В ходе выполнения можно указать, следует ли отображать трубопроводные сети и области штриховки для указания областей выемки и насыпи.

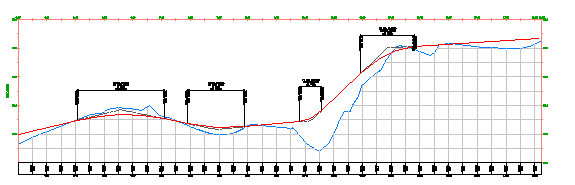

- Одиночный вид профиля обычно используется для проектирования и редактирования профиля. На нем отображается указанный диапазон пикетов соответствующей трассы на сетке одиночного вида профиля.

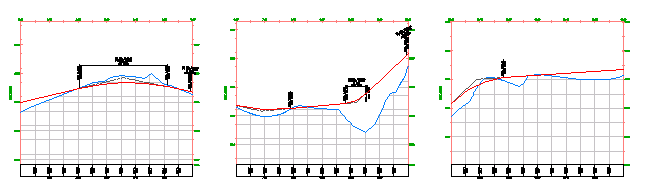

- Несколько видов профилей полезны для печати более коротких сегментов профиля на сетках отдельного вида профиля соответствующей длины и масштаба по вертикали.
Используйте несколько видов профилей для создания заключительной конструкторской документации проекта. Для получения наилучших результатов постройте свой профиль на одном виде профиля, а затем создайте вид нескольких профилей для печати или публикации.

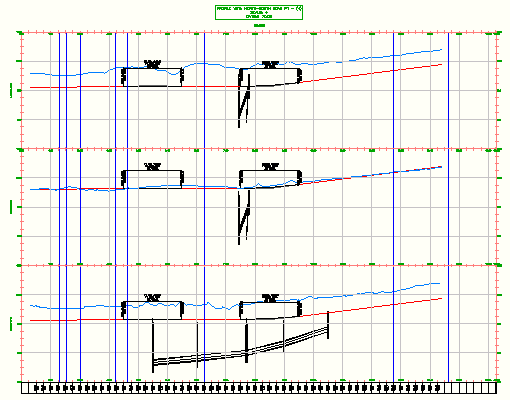

- Сгруппированные виды профилей представляют собой коллекцию взаимосвязанных профилей, прорисованных на отдельных, выстроенных по вертикали видах профиля. Обычно профиль осевой линии содержится в одном виде профиля, а смещения влево и вправо от нее прочерчиваются на видах профиля, размещаемых над и под видом профиля осевой линии.

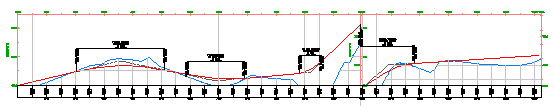

Профиль можно разделить в рамках одного или нескольких видов профилей. Такая операция позволяет отображать на виде профиля диапазон отметок профиля, выходящий за пределы заданной высоты вида профиля.
