Для редактирования напорных трубопроводов на виде профиля используются следующие ручки. Обсуждаемые ручки показаны на рисунках красным цветом.

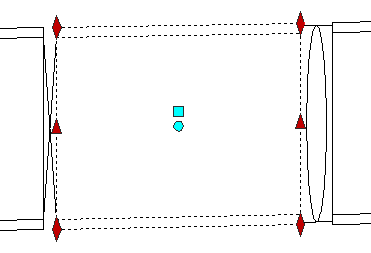

Изменение отметки сверху, по центру и снизу напорного трубопровода
Эти ручки позволяют перемещать сегменты напорного трубопровода вверх и вниз. Эти ручки располагаются на начальной и конечной точках трубопровода.
Увеличение длины напорного трубопровода
Эти ручки позволяют укоротить или удлинить трубопровод с сохранением его наклона. Эти ручки располагаются на начальной и конечной точках трубопровода. Эти ручки позволяют редактировать изменения длины сегмента напорного трубопровода в 2D и 3D. Эти ручки выводятся на открытых соединениях.

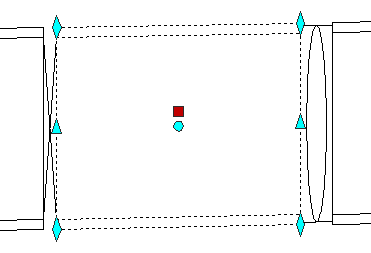

Местоположение
Эта ручка позволяет отсоединить трубопровод, если он присоединен к какому-либо объекту, а затем переместить его.

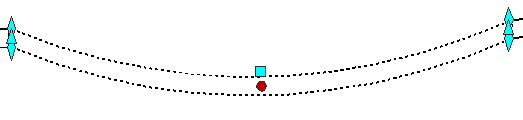

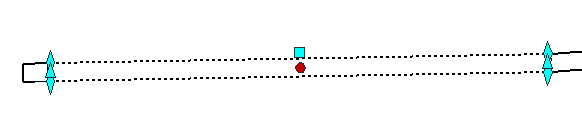

Трубопровод с изгибом
Эта ручка позволяет преобразовывать прямую трубу в трубопровод с изгибом, состоящий из сегментов фиксированной длины, равной длине обрезки напорного трубопровода.
Щелкните ручку "Трубопровод с изгибом" и перетащите ее для создания кривой.
