Можно рассчитать пересечение между линией и дугой. Линия задается точкой, румбом и смещением.
Прим.: Описание параметров приведено на вкладке "Краткий справочник".
Расчет пересечения дуги и линии румба в окне команд модуля "Геодезия"
- В окне "Область инструментов" на вкладке "Съемка" щелкните правой кнопкой мыши на сети, которую требуется отредактировать, и выберите из контекстного меню "Окно команд модуля "Геодезия".
- Выберите меню "Перекрестки"
"Дуга/румб". - Введите идентификатор точки центра дуги.
- Введите радиус дуги.
- Введите идентификатор начальной точки линии.
- Введите румб линии.
- Введите квадрант для линии.
- Введите смещение.
- Введите один из следующих вариантов:
- С: Для выбора самого северного пересечения.
- Ю: Для выбора самого южного пересечения.
- В: Для выбора самого восточного пересечения.
- З: Для выбора самого западного пересечения.
- И: Для выбора ближайшего решения.
- Д: Для выбора самого дальнего решения.
- 1: Для выбора пересечения 1.
- 2: Для выбора пересечения 2.
- Е: Для выбора всех пересечений.
- Б: Для выбора пересечений с помощью устройства указания.
Расчет пересечения дуги и линии румба с помощью языка команд модуля "Геодезия"
- В окне "Область инструментов" на вкладке "Съемка" щелкните правой кнопкой мыши на сети, которую требуется отредактировать, и выберите из контекстного меню "Окно команд модуля "Геодезия".
- В строке "Команда" введите:
ARCB [точка] [радиус] [точка 1] [румб] [квадрант] [смещение]
Пример командной строки
NE 1 100 100
NE 2 200 200
ARCB 2 200 1 50 1 -50
! INTERSECTION # 1 NORTH:372.285978 EAST:301.575300
! INTERSECTION # 2 NORTH:98.424700 EAST:27.714022

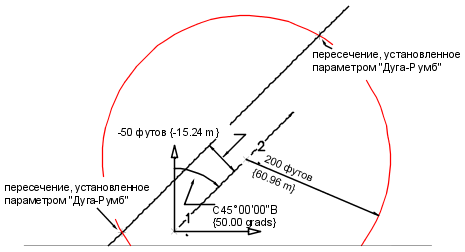

Определяются пересечения между дугой с радиусом 200 и центром в точке 2 и румбом 50,0000, проведенным из точки 1 с расстоянием смещения 50 влево.
