В этом разделе описаны два различных способа создания 3D-представления из компонента 2D-блока. Обе процедуры выполняются в диалоговом окне 3D-представление. После связывания 3D-модели с блоком ее можно импортировать и разместить в правильной ориентации.
Кроме того, для размещения 3D-компонента на перекрытии Factory с правильной ориентацией необходимо определить целевую поверхность.
- На вкладке Конструктор компонентов на панели Разработка выберите 3D-представление

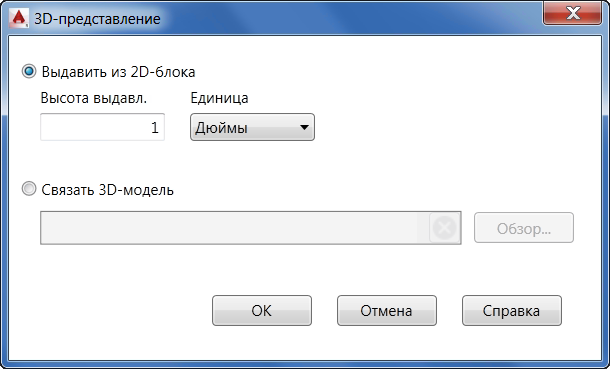

. Откроется диалоговое окно 3D-представление.
Выдавливание из 2D-блока
Параметр, принятый по умолчанию. При использовании этого способа значение выдавливания необходимо ввести в текстовом поле Высота выдавливания и выбрать необходимую систему единиц измерения в раскрывающемся меню Единица. Следует иметь в виду, что вводимое значение выдавливания применяется ко всему блоку.
Связывание 3D-модели
- Этот параметр позволяет выбрать внешнюю 3D-модель для представления компонента блока. Нажмите кнопку Обзор, чтобы перейти в диалоговое окно Выбор 3D-модели, и выберите модель, которую необходимо связать. Поддерживаются следующие форматы САПР.
- Файлы STEP (.step, .stp)
- Файлы IGES (.igs, .iges)
- Файлы NX (.prt)
- Файлы SolidWorks (.prt, .sldprt, .asm, .sldasm)
- Файлы Pro/ENGINEER (.prt, .asm, .g, .neu)
- Файлы CATIA V5 (.CATPart, .CATProduct)
- Файлы JT (.jt)
- Файлы 3D DWG (.dwg)
- После выбора модели в столбце Связь с 3D диалогового окна Обозреватель блоков отображается зеленая галочка, подтверждающая выполнение связывания.
Проверка и ориентация 3D-представления
После связывания 3D-модели с 2D-блоком можно импортировать модель в компоновку, правильно ориентировать ее и задать целевую поверхность.
- На вкладке Конструктор компонентов на панели Определить ориентацию нажмите кнопку Проверка 3D-модели

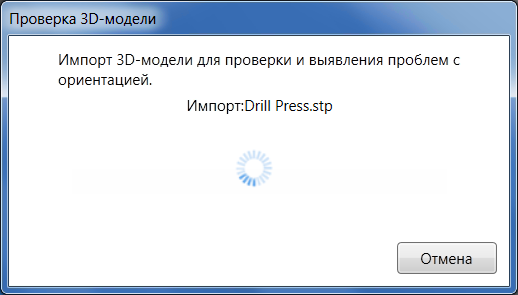

. - Откроется диалоговое окно Проверка 3D-модели, и в процессе импорта 3D-модели в компоновку появится следующее сообщение.

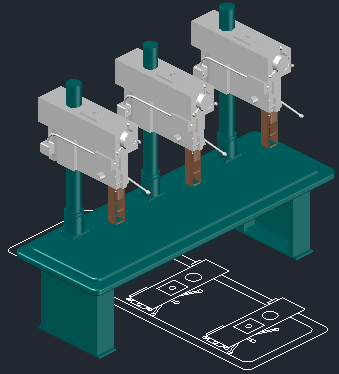

- 3D-модель размещается над 2D-блоком в графическом окне. Обратите внимание, что на рисунке ниже ориентация модели не соответствует ориентации блока.
- Вкладка Определить ориентацию на панели инструментов ленты становится активной. На ней представлены команды Перенести и Повернуть, с помощью которых можно сопоставить ориентацию модели с блоком.

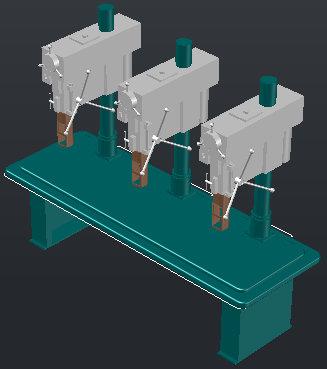

Совет: Для более точной ориентации модели с блоком используйте объектные привязки. - На следующем рисунке показана правильно ориентированная модель, соответствующая блоку.
- Когда модель правильно ориентирована, необходимо определить ее целевую поверхность. С помощью целевой поверхности выполняется ориентация компонента и его расположение на перекрытии.
- Нажмите кнопку Целевая поверхность на вкладке Определить ориентацию и используйте видовой куб для поворота вида и упрощения доступа к необходимой целевой поверхности.

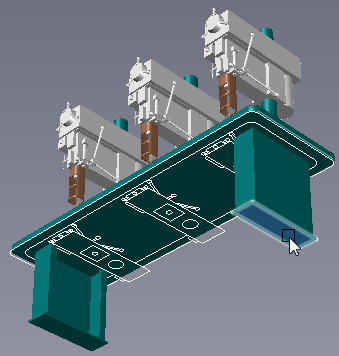

- На рисунке ниже вид повернут и выбрана целевая поверхность.
- При необходимости перед публикацией в 2D-блок можно внести дополнительные корректировки. На вкладке Конструктор компонентов панели Блок щелкните Редактировать блок
. Откроется палитра AutoCAD Вариации блоков. - По завершении действий, описанных выше, компонент можно опубликовать.
