Анализ транспортировки в компоновках Factory

Анализ транспортировки в компоновках Factory

Расходы на транспортировку продуктов можно анализировать с использованием различных переменных. Полученные результаты позволят оптимизировать расположение компонентов завода в планировке. Переменные анализа можно настраивать нужным образом.

Процедура анализа стоимости транспортировки:

1. Выберите вкладку Factory > панель Анализ > Транспортировка .

   В Обозревателе потока материалов отобразится вкладка Маршруты со списком заданий.

2. Для выбранных заданий будет выполнен анализ и представлены результаты.

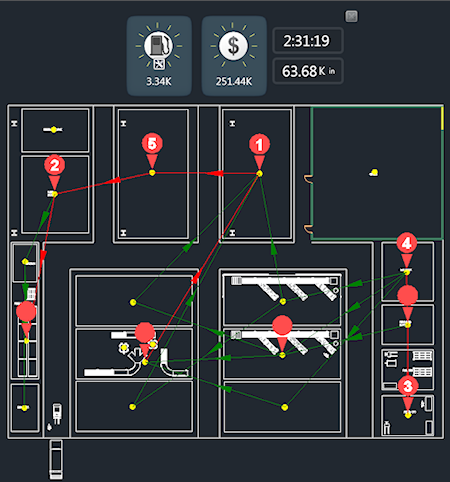

3. В результатах анализа отобразятся индикаторы транспортных расходов и общей стоимости. Флаги и соединительные линии предоставляют дополнительные средства для оценки.



   Возле станций отображаются красные флажки с цифрами. Флажки показывают интенсивность загрузки станции и объем материалов, проходящих через эту станцию. По этим флажкам можно определить области, в которых изменения будут иметь наибольший эффект.

   Станции связаны соединительными линиями красного или зеленого цвета. Красным цветом обозначены пути с максимальной интенсивностью или наибольшим потоком материалов. Их можно использовать как индикаторы областей в сети станций и заданий, которые оказывают наибольшее воздействие на транспортные расходы.

4. Чтобы выполнить дискретный анализ одного или нескольких заданий, правой кнопкой мыши щелкните индикатор анализа, а затем щелкните Выбрать задание. В Обозревателе потока материалов выберите одно или несколько заданий, которые требуется проанализировать. Выбрав задания для анализа, нажмите клавишу Enter.
5. Измените положение станций, используя функцию перетаскивания, и оцените воздействие такого перемещения.

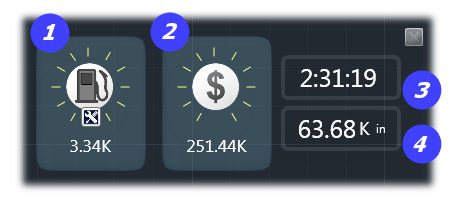

Индикаторы транспортировки

Для индикаторов можно изменить тип интенсивности и отображаемую информацию.



1. Транспортные расходы = время перемещения x стоимость.
2. Общая стоимость = транспортные расходы + стоимость механической обработки.
3. Показывает общее время перемещения.
4. Показывает общее расстояние перемещения.

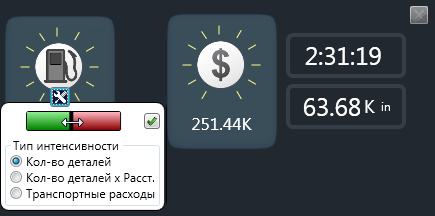

Для перехода к настройкам индикаторов щелкните значок индикатора Транспортные расходы.



Переместите черный разделитель в диапазоне между красным и зеленым полем, чтобы изменить чувствительность индикатора. Выберите Тип интенсивности.

Прим.: Через контекстное меню индикатора можно выбрать переменные, по которым будет выводиться отчет. Правой кнопкой мыши щелкните индикатор и во всплывающем меню Индикатор выберите необходимые переменные.
