Типы привязки можно включать и отключать, чтобы упростить размещение компонентов в компоновке Factory.
|
Доступ |
Лента:
вкладка Factory
панель "Параметры"
"Типы привязки"
|
| Привязка к перекрытию | Установите этот флажок для включения привязки к перекрытию компоновки. По умолчанию данный параметр включен. Совет: Нажмите клавишу F8, чтобы временно отключить параметр Привязка к перекрытию при перетаскивании компонента.
|
| Привязка к сетке | Установите этот флажок, чтобы включить привязку к линиям сетки на перекрытии компоновки. Значение параметра Допуск привязки к сетке в диалоговом окне Параметры Factory определяет расстояние от курсора до точки сетки, на котором выполняется привязка. По умолчанию это значение составляет 25 пикселов.  |
| Привязка к эскизу | Установите этот флажок для включения привязки к эскизному объекту, который был размещен на перекрытии. При привязке к эскизу для размещения компонентов в компоновке можно использовать конечные, средние и все другие точки эскизных объектов. Параметр Допуск привязки к геометрии Inventor в диалоговом окне Параметры Factory определяет расстояние от указателя мыши до точки на эскизном объекте, определяющее привязку. По умолчанию это значение составляет 5 пикселов.  |

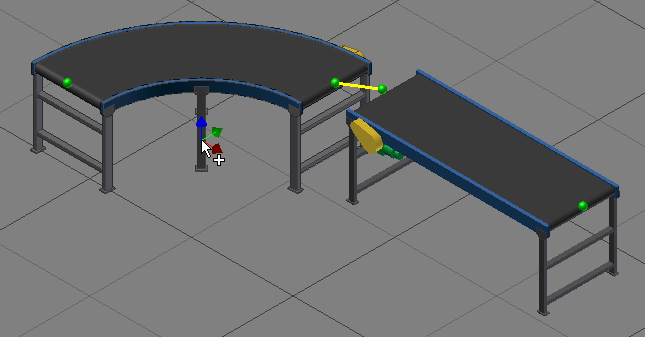

| Привязка к соединителю | Установите этот флажок, чтобы включить привязку к точкам соединителей, определенных для компонента. По умолчанию данный параметр включен. Значение параметра Допуск привязки соединителя в диалоговом окне Параметры Factory определяет расстояние от указателя мыши до соединителя, обеспечивающее привязку. По умолчанию значение параметра Допуск привязки к соединителю составляет 25 пикселов. Параметр Допуск предварительной привязки к соединителю определяет длину ленты.  |

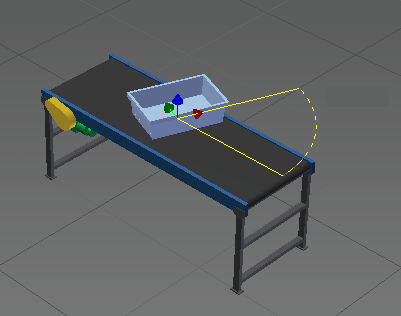

| Привязка к поверхности | Установите этот флажок для включения привязки к поверхности компонента, который размещен в компоновке Factory. По умолчанию данный параметр выключен. Параметр Допуск привязки к геометрии Inventor в диалоговом окне Параметры Factory определяет расстояние от указателя мыши до точки на поверхности компонента, обеспечивающее привязку. По умолчанию это значение составляет 5 пикселов.  |

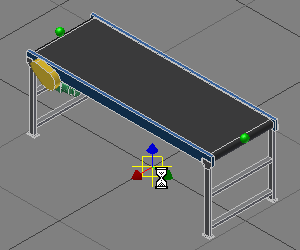

| Привязка к вершине или кромке | Установите этот флажок для включения привязки компонента к вершине или кромке существующего компонента в компоновке Factory. По умолчанию данный параметр выключен. Параметр Допуск привязки к геометрии Inventor в диалоговом окне Параметры Factory определяет расстояние от указателя мыши до вершины или кромки компонента, обеспечивающее привязку. По умолчанию это значение составляет 5 пикселов.  |
| Привязка к наложению DWG | Установите этот флажок для включения привязки к 2D-объекту чертежа в наложении DWG. Для привязки можно выбрать конечные, средние и любые другие точки объекта. Параметр Допуск привязки к геометрии Inventor в диалоговом окне Параметры Factory определяет расстояние между указателем мыши до точки на объекте 2D-чертежа, обеспечивающее привязку. По умолчанию это значение составляет 5 пикселов.  |

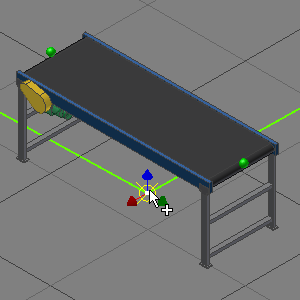

| Привязка к направляющей сборки | Установите этот флажок для включения привязки к виртуальным пересечениям точек или вершин. Направляющие сборки используются в сочетании с командой Переместить для более точного размещения компонентов. По умолчанию данный параметр включен. Параметр Допуск привязки к направляющей сборки в диалоговом окне Параметры Factory определяет расстояние от указателя мыши до точки на направляющей сборки, обеспечивающее привязку. По умолчанию это значение составляет 25 пикселов. |
| Привязка к облаку точек | Установите этот флажок для включения привязки к выбранной точке из облака точек. Можно использовать команду Переместить для более точного размещения компонента относительно облака точек. По умолчанию данный параметр выключен. Параметр Допуск привязки к геометрии Inventor в диалоговом окне Параметры Factory определяет расстояние от указателя мыши до точки облака, обеспечивающее привязку. По умолчанию это значение составляет 5 пикселов. |
