Создание вложенных компоновок

Вложенная компоновка по отношению к существующей компоновке DWG Factory можно создать, выполнив следующие действия.

Начните с создания новой компоновки с помощью команды Новая компоновка из DWG. Можно также открыть новую компоновку и добавить наложение DWG с помощью команды Добавить наложение DWG.
Если в наложении DWG имеются 2D-компоненты Factory из AutoCAD, они включаются во вложенную компоновку. Однако 3D-компоненты Factory, вставленные в компоновку, не включаются во вложенную компоновку.

Прим.: Данное ограничение распространяется на 3D-компоненты, вставленные с помощью команды Авторазмещение 3D-компонентов.

Щелкните СВЕРХУ на инструменте ViewCube для вида плана (вид сверху) наложения.
Выберите на ленте Вкладка "Factory" Панель "Компоновка" Создать вложенную компоновку.
Появится диалоговое окно Создание вложенной компоновки . Введите имя для новой вложенной компоновки и нажмите кнопку ОК.

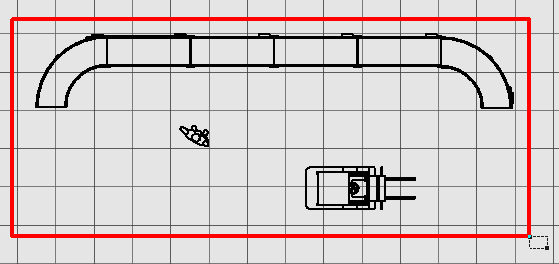

После этого в графическом окне появится глиф выделения рамкой. Выберите два противоположных угла так, чтобы между ними полностью помещались объекты, которые требуется включить во вложенную компоновку. После выбора углов прямоугольная рамка меняет цвет на красный.
Выбрав второй угол, щелкните правой кнопкой мыши и выберите Завершить в контекстном меню.
Вложенная вкладка откроется в новом окне сборки Factory (.iam). Имя наложения DWG также отображается как узел в Обозревателе сборки.
Сохраните новую сборку вложенной компоновки.
Вернитесь к исходной компоновке Factory, из которой создана вложенная компоновка. Новая вложенная компоновка отображается в Обозревателе сборки как вложенный узел с именем, под которым она была сохранена.

Прим.: Все вложенные компоновки в 3D-компоновке автоматически преобразуются во внешние ссылки при синхронизации с AutoCAD Factory. Если вложенная компоновка содержит опубликованные 3D-компоненты, они будут заменены 2D-эквивалентами в AutoCAD. Дополнительные сведения о команде Sync AutoCAD см. в разделе справки по Inventor Factory Help Рабочие процессы пакета.
