Перемещение точки вертикального пересечения (ТВП)

Точку вертикального пересечения (ТВП) на проектной дороге можно переместить любым из следующих способов:

• Ограничение по пикету или отметке
• Ограничение по входящему или исходящему уклону
• Задание числового значения пикета и отметки
• Без зависимостей

Совет: Для того, чтобы переместить несколько ТВП одновременно, нужно выбрать их па панели "Вид профиля" с помощью клавиши SHIFT или CTRL.

Ограничение по пикету или отметке

1. Выберите Редактировать.
2. Выберите проектную дорогу.

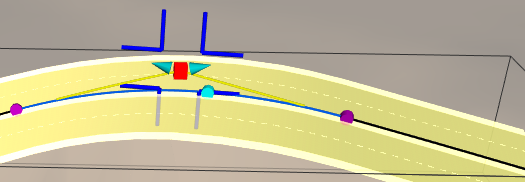

3. Расположите модель так, чтобы были видны вертикальные манипуляторы.
4. Щелчком выберите ТВП, которую требуется переместить.

   Отображается синяя направляющая, указывая направление, вдоль которого ограничено перемещение.


5. Перетащите ТВП по синей направляющей:
   • Перетащите по горизонтали, чтобы изменить пикет.
   • Переместите по вертикали, чтобы изменить отметку.

Ограничение по входящему или исходящему уклону

1. Выберите Редактировать.
2. Выберите проектную дорогу.
3. Расположите модель так, чтобы были видны вертикальные манипуляторы.

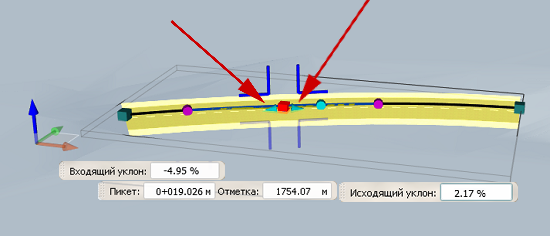

4. Нажмите манипулятор для уклона, который требуется сохранить.

5. Перетащите манипулятор по касательной.

   Кривая перемещается по касательной, и ее радиус сохраняется. Смежная грань обновляется соответствующим образом.

Задание числового значения пикета и отметки

1. Выберите Редактировать.
2. Выберите проектную дорогу.
3. Отрегулируйте угол поворота и шаг модели таким образом, чтобы вертикальные манипуляторы были видимыми.
4. Щелчком выберите ТВП, которую требуется переместить.

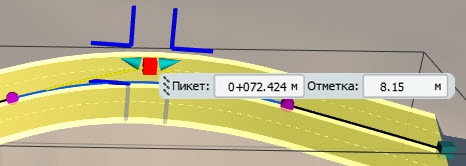

5. Введите необходимые значения пикета и отметки на мини-панели инструментов.


Независимое перемещение

1. Выберите Редактировать.
2. Выберите проектную дорогу.

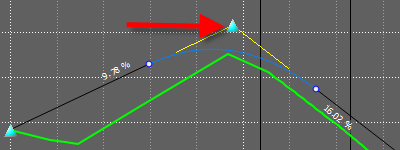

3. В режиме Вид профиля щелчком выберите ТВП, которую требуется переместить, и перетащите ее в нужное место. Для того, чтобы переместить несколько ТВП одновременно, нужно выбрать их с помощью клавиши SHIFT или CTRL.
