Создание элемента "Фиксатор" на детали, начиная с точек на 2D-эскизе.
- Создайте или импортируйте тонкостенную деталь.
- Постройте 2D эскиз с точками, соответствующими размещению фиксатора.
- Выберите на ленте вкладку "3D-модель"
значок "Показать панель"
. Выберите панель "Пластиковая деталь", чтобы отобразить панель "Пластиковая деталь", а затем выберите параметр "Фиксатор"
. Убедитесь, что выбран метод размещения "По эскизу". На следующих изображениях использован стиль привязки "Зацеп консольного фиксатора". - Если это единственный эскиз с точками, то они выбираются автоматически. В противном случае выберите точки для размещения (удерживая нажатой клавишу Ctrl, щелкните левой кнопкой мыши, чтобы отменить выделение).
- Четыре возможных направления для каждого фиксатора выровнены вдоль осей X, Y плоскости эскиза. Нажмите на стрелку направления зацепа, чтобы установить правильную ориентацию для каждого зацепа.

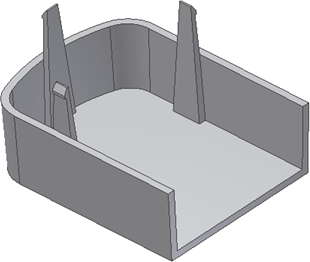

- Скорректируйте параметры балки и зацепа или используйте манипуляторы, чтобы добиться желаемой формы. Обратите внимание, что манипуляторы формы неактивны, когда зацеп направлен вниз (чтобы облегчить выбор направлений).
- Убедитесь, что параметр "Удлинение" включен, и нажмите "OK".
