Ограничьте протяженность выступа на одной из траекторий двумя плоскостями обрезки.
- Создайте или импортируйте тонкостенную деталь, как показано на рисунке. Прим.: Открытая грань сохраняет касательность.
- Определите две рабочие плоскости и две рабочие точки (см. красные окружности) вдоль траектории.
- Выберите на ленте вкладку "3D-модель"
значок "Показать панель"
. Выберите панель "Пластиковая деталь" , чтобы отобразить панель "Пластиковая деталь", а затем выберите "Выступ"
. - Выберите две траектории (показаны синим и красным цветом на рисунке). Прим.: Не выбирайте кромки фаски, оставьте траекторию разомкнутой.
- Выберите ось Z как направление извлечения.
- Используйте манипуляторы в области предварительного просмотра, чтобы скорректировать поперечное сечение выступа и зазор. Поперечное сечение можно переместить в более удобное вдоль траектории.
- Вызовите команду удлинения траектории и выберите две плоскости и две точки. Сначала при построении выступа будет сделан выбор секторов. Используйте зеленые и желтые точки, чтобы указать, какие секции требуется оставить или удалить.

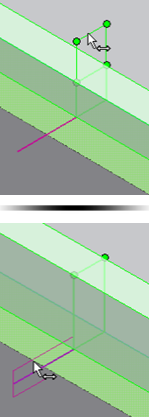

- Щелкая по зеленым и желтым точки, добейтесь получения конфигурации, как показано на рисунке.
- Нажмите кнопку "OK".
