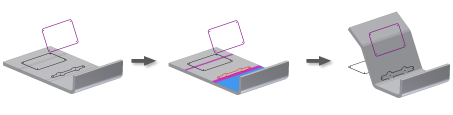

Повторная гибка одного или нескольких сгибов либо валиков из листового металла относительно опорной грани.
Эта процедура используется в свернутой модели из листового металла, в которой есть следующие элементы:
- как минимум один элемент развертки в развернутом состоянии;
- как минимум один эскиз, созданный на грани развернутого элемента.
- Выберите на ленте вкладку "Листовой металл"
панель "Изменить" Повторно согнуть
. - Щелкните грань или плоскость, которую следует использовать в качестве базы для повторной гибки.
- Щелкните по отдельным подсвеченным сгибам или валикам, которые требуется повторно свернуть. Для выбора всех выделенных объектов геометрии щелкните "Добавить все сгибы", а затем, удерживая клавишу CTRL, щелкните сгибы и валики, которые нужно удалить из набора выбранных объектов.
- Выполните предварительный просмотр повторно согнутой модели и при необходимости добавьте или удалите сгибы или валики.
- Для выбора эскизов щелкните стрелку "Эскизы", а затем выберите неиспользованные эскизы, которые требуется повторно согнуть.
- Для управления отображением родительского эскиза после повторной гибки установите или снимите флажок "Родительский элемент виден".
- Нажмите "OK".
Элемент повторной гибки добавлен в обозреватель детали из листового металла.
