Удлинение или сжатие базового твердого тела

В среде моделирования твердых тел удлините или укоротите базовое твердое тело симметрично вдоль плоской грани или рабочей плоскости.

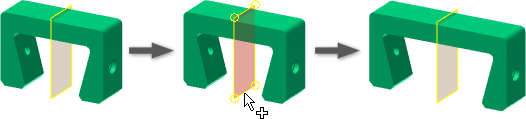

Используйте команду "Удлинить или сжать тело" в среде моделирования твердых тел для зеркально отраженного удлинения или укорачивания базового твердого тела вдоль плоской грани или рабочей плоскости .

Сначала необходимо открыть файл базового твердого тела (сторонний файл САПР или файл SAT или STEP).

1. В обозревателе щелкните правой кнопкой мыши базовое твердое тело и выберите пункт "Редактировать тело". Также можно дважды щелкнуть запись обозревателя твердого тела.
2. Выберите на ленте вкладку "Редактировать базовое твердое тело" панель Изменить и щелкните Удлинить/сжать тело.

Прим.: При необходимости разместите рабочую плоскость в точке, где должно быть выполнено удлинение или сжатие базового твердого тела .
3. Нажмите кнопку "Плоскость" и укажите рабочую плоскость или плоскую грань.
4. Нажмите кнопку "Удлинить" или "Сжать".
5. Введите значение расстояния удлинения или сжатия или выберите его из раскрывающегося списка последних значений.

   Расстояние можно задать в виде формулы.

6. Нажмите кнопку "Обновить" или "Завершить базовое твердое тело", чтобы выйти из среды моделирования твердых тел.

Прим.: Также можно выбрать плоскую грань в качестве секущей плоскости.
