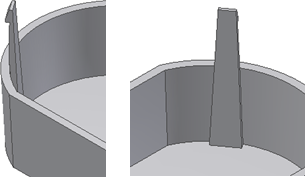

Построение элемента "Фиксатор" на детали, начиная с 3D-точек.
- Создайте или импортируйте тонкостенную деталь. Цель - размещение элемента "Фиксатор" на дуговом ребре в положении, которое не подходит для стиля размещения "По эскизу". Например, в точке на кромке, где направление зацепа не выровнено относительно осей X или Y эскиза.
- На внутренней стенке эскиза создайте элементы и 3D рабочие точки на внутреннем ребре стенки в месте, где требуется разместить фиксатор. Например, 3D рабочая точка может находиться на конце отрезка, который является касательным к внутреннему ребру. В качестве направления зацепа может использоваться рабочая ось, определяемая рабочей 3D-точкой и центром дугового ребра.
- Выберите на ленте вкладку "3D-модель"
значок "Показать панель"
. Выберите панель "Пластиковая деталь", чтобы отобразить панель "Пластиковая деталь", а затем выберите "Файл привязки"
, и убедитесь, что выбран метод размещения В точке. - Выберите рабочую точку, определенную на шаге 2, в качестве Центра. Выберите грань синего цвета на рисунке в качестве Направления, а рабочую ось, определенную на шаге 2, в качестве направления зацепа.
- Скорректируйте параметры формы нужным образом и нажмите "OK".
