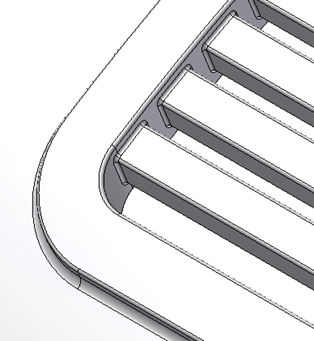

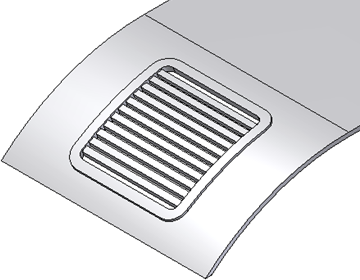

Для сопряжения всех ребер решетки с большим радиусом вокруг границы решетки и с меньшим радиусом на ребрах жесткости решетки выполните следующие действия.
- Выберите на ленте вкладку "3D-модель"
значок "Показать панель"
. Выберите панель "Пластиковая деталь", чтобы отобразить панель "Пластиковая деталь", а затем выберите параметр "Правила сопряжения"
. - Убедитесь, что в качестве источника выбрано значение "Элементы", а для правила установлено значение "Относительно детали".

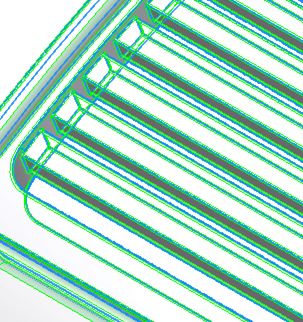

- Выберите решетку и введите соответствующий радиус для ребер на взаимных пересечениях решетки и тела целевой детали.
- Щелкните, чтобы добавить еще одно правило.
- Убедитесь, что в качестве источника указано значение "Элементы", а для правила задано значение"Свободные ребра".
- Выберите решетку и введите соответствующий радиус для оставшихся ребер.
- Нажмите "OK", чтобы завершить сопряжение на основе правил.
