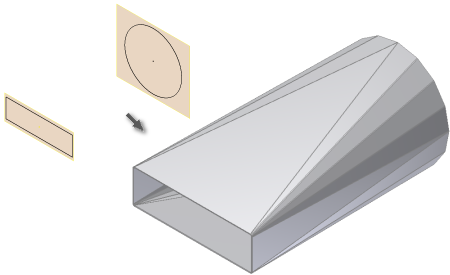

Создайте переходную форму из плоской грани и грани с цилиндрическим сгибом с помощью двух профилей эскиза и соответствующих параметров.
- Выберите на ленте вкладку "Листовой металл"
панель "Создать" Лофтированный фланец. Отобразится диалоговое окно "Лофтированный фланец". - В графическом окне щелкните видимую геометрию эскиза, определяющую первый профиль лофтированного фланца.
- Щелкните видимую геометрию эскиза, определяющую второй профиль лофтированного фланца. Если установлен флажок "Включить/отключить предварительный просмотр элемента", отобразятся результаты построения лофтированного фланца.
- При необходимости в диалоговом окне "Лофтированный фланец" на вкладке "Форма" щелкните "Схождение". Осевые линии сгиба сойдутся в точку.
- При необходимости, выберите альтернативный способ контроля фаски и введите соответствующее контрольное значение.
- При необходимости, укажите значение радиуса сгиба, отличное от радиуса сгиба, определенного активным правилом обработки деталей из листового металла.
- При необходимости, на вкладке "Параметры развертки" укажите правило развертки, отличное от того, которое определено активным правилом обработки деталей из листового металла.
- Нажмите кнопку "ОК".
Прим.: Чтобы отклонить введенные значения и закрыть диалоговое окно "Лофтированный фланец" нажмите кнопку "Отмена" в любое время.
После создания элемента лофтированного фланца, используя метод штамповки или кромкогибочного пресса, невозможно отредактировать выходной параметр элемента. Элемент можно удалить без удаления эскизов профиля и повторно создать с использованием другого типа изготовления.
