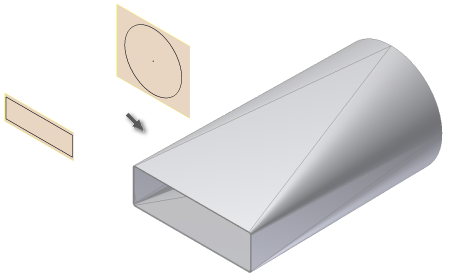

Создайте плавную, переходную форму методом штамповки из двух контуров эскиза.
- Выберите на ленте вкладку "Листовой металл"
панель "Создать" Лофтированный фланец. Отобразится диалоговое окно "Лофтированный фланец". - В графическом окне щелкните видимую геометрию эскиза, определяющую первый профиль лофтированного фланца.
- Щелкните видимую геометрию эскиза, определяющую второй профиль лофтированного фланца. Если установлен флажок "Включение/отключение предварительного просмотра элемента", будет выполнено отображение результатов создания лофтированного фланца.
- В диалоговом окне "Лофтированный фланец" на вкладке "Форма" выберите параметр "Штампованный".
- При необходимости, укажите значение радиуса сгиба, отличное от радиуса сгиба, определенного активным правилом обработки деталей из листового металла.
- При необходимости, на вкладке "Параметры развертки" укажите правило развертки, отличное от того, которое определено активным правилом обработки деталей из листового металла.
- Нажмите кнопку "ОК".
Прим.: Чтобы отклонить введенные значения и закрыть диалоговое окно "Лофтированный фланец", нажмите кнопку "Отмена" в любое время.
После создания элемента лофтированного фланца методом штамповки или кромкогибочного пресса невозможно изменить тип изготовления элемента. Элемент можно удалить без удаления эскизов профилей, а затем повторно создать его с использованием другого типа изготовления.
