Измените радиус сгиба и правило развертки для отдельных сгибов в пределах выбранной области сгиба лофтированного фланца.
- Щелкните правой кнопкой мыши дочерний элемент сгиба лофтированного фланца и нажмите "Редактировать сгибы".

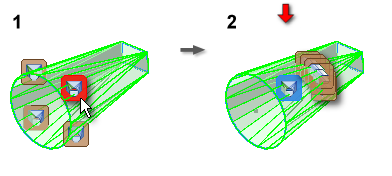

- В графическом окне щелкните значок "Редактирование зоны сгиба" в области, содержащей сгиб, который требуется изменить.
- Щелкните значок "Редактировать сгиб", чтобы открыть диалоговое окно "Редактировать сгиб".
- При необходимости в диалоговом окне выберите пункт "Радиус сгиба" и введите новое значение или параметр для радиуса сгиба.
- Если необходимо, в диалоговом окне выберите "Правило развертывания" и выберите новое правило развертывания для сгиба.
- Нажмите кнопку "ОК".
Прим.: Чтобы закрыть диалоговое окно "Редактировать сгиб" в любой момент без применения изменений, в строке заголовка диалогового окна нажмите кнопку "X".
