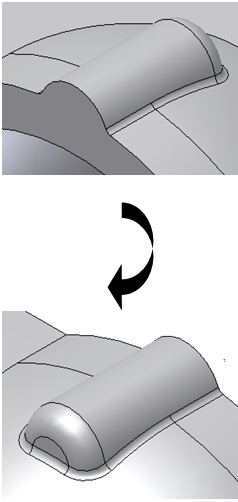

Выполните сопряжение ребер выделенной бобышки с различными радиусами, но без сопряжения ребер выбранной грани.
- Выберите на ленте вкладку "3D-модель"
значок "Показать панель"
. Выберите панель "Пластиковая деталь", чтобы отобразить панель "Пластиковая деталь", а затем выберите параметр "Правила сопряжения"
. - Убедитесь, что для параметра "Источник" установлено значение "Элемент", а в качестве правила выбрано "Свободные ребра". Выберите элемент и введите значение радиуса.
- Добавьте другое правило к тому же сопряжению на основе правил. Источник: "Элемент". Правило: "Смежная деталь".
- Выберите этот же элемент и введите значение радиуса. Обратите внимание, что сопряжения также создаются для ребер плоской грани. Грань бобышки объединяется с гранью тела.
- Чтобы предотвратить выделение объединенных граней при выборе ребер, нажмите кнопку "Дополнительно" и установите флажок "Удалить объединенные грани". Предварительное изображение сопряжений на плоской грани исчезнет.
- Нажмите кнопку "ОК". Сопряжение на основе правила будет завершено.
