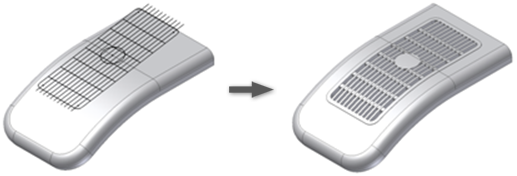

Создание элемента "Решетка" с использованием различных шаблонов, включенных в один или несколько 2D эскизов.
- Вызов
- Выберите на ленте вкладку "3D-модель"
значок "Показать панель"
. Выберите панель "Пластиковая деталь" , чтобы отобразить панель "Пластиковая деталь", а затем выберите "Решетка"
.
Границы
Определение замкнутого контура решетки.
Профиль Один плоский замкнутый профиль. Выбор профиля границы неявным образом определяет направление решетки как направление от центра масс профиля к ближайшей точке детали, вдоль нормали к плоскости профиля. Контур границы является обязательным для построения решетки.
Тело - используется для выбора целевого тела.

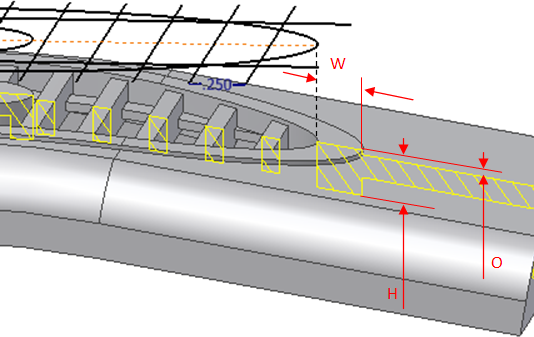

Параметры:
- Ш: толщина контура
- В: высота контура
- С: смещение наружной высоты верхней грани контура по отношению к поверхности детали
Изолированный
Область, заполненная материалом и обычно расположенная в центре решетки. Островок часто имеет ту же толщину, что и оболочка.
Профиль Один плоский замкнутый профиль. Плоскость должна быть параллельна плоскости границы (контур может принадлежать тому же эскизу, что и граница). Если профиль не выбран, островок отсутствует. Обрезать профиля островка у профиля границы не требуется. Эту операцию автоматически выполняет сам элемент.

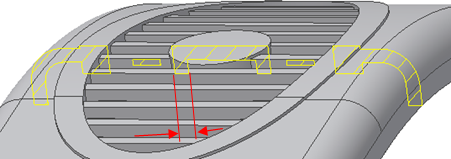

Единственным параметром островка является толщина. Его верхний и нижний пределы соответствуют верхней и нижней граням границы. Ребра жесткости и лонжероны обрезаются у профиля островка.
Ребра жесткости
Один набор кривых, который заполняет область решетки. Внешние грани ребер расположены заподлицо или слегка утоплены относительно внешней грани границы.
Профиль - один или несколько открытых или замкнутых профилей, принадлежащих одному эскизу на плоскости, параллельному профилю границы (может принадлежать тому же эскизу, что и граница). Контуры представляют собой расположенные по центру очертания ребер жесткости. Обрезать их по профилю границы не требуется. Эту операцию автоматически выполняет сам элемент.

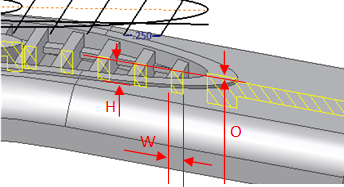

Параметры:
- Ш: толщина ребра жесткости
- В: высота ребра жесткости
- С: вертикальный отступ ребра жесткости от внешней грани контура
Ребра жесткости можно удлинять ниже внутренней грани целевого тела.
Лонжероны
Вторичный набор кривых, обычно добавляемый для повышения жесткости ребер.
Профиль - один или несколько разомкнутых или замкнутых профилей, принадлежащих одному эскизу на плоскости, параллельному профилю границы (может принадлежать тому же эскизу, что и граница). Контуры представляют собой расположенные по центру очертания лонжеронов. Обрезать их по контуру границы не обязательно. Эту операцию выполняет автоматически сам элемент.

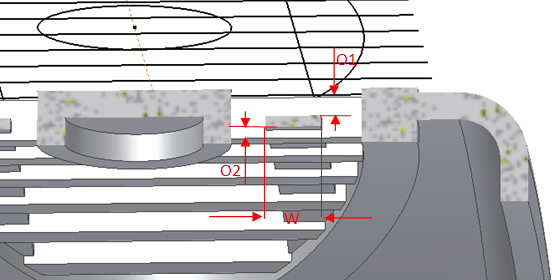

Параметры:
- С1: вертикальный отступ от верхней грани ребер жесткости
- С2: нижний отступ от нижней грани ребер жесткости
- Ш: толщина
Уклон
- Угол уклона (без знака).
- Смещение (при необходимости) относительно наружной границы, разделяющей поверхности.

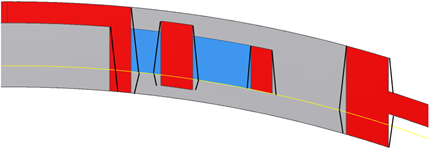

При вводе угла уклона программой выбирается наиболее оптимальная конфигурация уклона. Если определяется разделяющий элемент (смещения относительно внешней грани границы разделяющей поверхности), наклон моделируется в соответствии с этим определением без какой-либо проверки технологичности.
- Разделение производится как можно дальше от "Наружной поверхности", определяемой положением контура границы (чтобы минимизировать эстетические повреждения линий разделения).
- Минимизация двойного уклона (для упрощения технологического процесса производства).
- Нейтраль всегда должна совпадать с наружной гранью каждого элемента (чтобы получить номинальные размеры видимой части решетки).
В практическом смысле разделяющий элемент содержит внутренние грани границы или лонжерона.

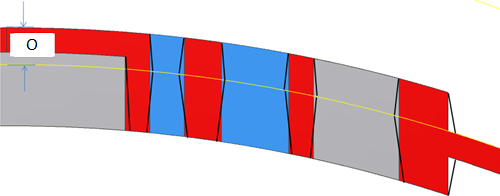

В качестве альтернативы можно определить разделяющий элемент как поверхность детали (перед наложением решетки) с заданным смещением "O" от наружной грани границы. Изменяя величину смещения, можно расположить разделяющий элемент в нужном месте. Наружные грани остаются нейтральными.
