Добавление элемента развертки к контуру валика

Примените развернутые элементы для продолжения моделирования плоских граней.

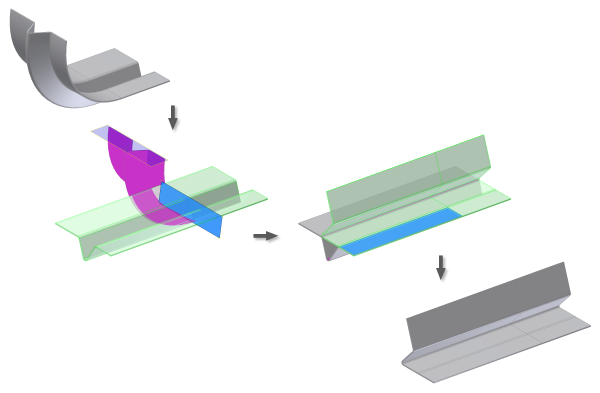

Примените два развернутых элемента для выравнивания граней элемента ролика и продолжите моделирование:

  1. Выберите на ленте вкладку "Листовой металл" панель "Изменить" Развернуть.
  2. Выберите неподвижную базу на любом из концов элемента "контурный валик".
  3. Выберите контурный валик.
  4. Нажмите кнопку "Применить".
  5. Выберите неподвижную базу на выпрямленном участке для начала применения второй развертки.
  6. Выберите сгибы, которые требуется развернуть.
  7. Нажмите "OK".

Можно продолжить моделирование, используя раскатанную и развернутую модель. Любые элементы, которые применяются к сгибам, деформируются после применения двух элементов повторного сворачивания и модель возвращается в исходное закрученное состояние.

Прим.: Процедура добавления элементов развертывания для продолжения моделирования отличается от операции создания развертки для изготовления.
