Преобразование детали в поверхность, создание элемента удаления грани, который можно изменить.
Команда "Удалить грань" отличается от команды "Удалить" (нажатие клавиши Delete).
- "Удалить": при нажатии клавиши Delete выделенные элементы геометрии удаляются из детали, которые можно получить, только если сразу же использовать команду "Отменить". С помощью клавиши Delete нельзя удалить отдельные грани.
- "Удалить грань": создается элемент "Удалить грань" и его значок добавляется в иерархическую структуру браузера. Команда преобразует деталь в поверхность. При этом изменяется значок первого элемента браузера. Как и с любым другим элементом, можно использовать команду "Редактировать элемент", чтобы изменить его, а затем нажать кнопку "Обновить" для внесения изменений.
При выполнении команды "Удалить грань" рамка выбора может содержать только один набор тел. Если задано поверхностное и твердое тело, невозможно выбрать грани обоих тел одновременно. После выбора исходного тела можно выбрать только поверхности того же тела.
Применение команды "Удалить грань"
Удалите одну или несколько граней , чтобы преобразовать деталь в поверхность. На полученную поверхность накладывается маркировка, затем деталь сохраняется. Полученную маркировку можно разместить в сборке, перекрывая две детали. Для этого потребуется наложить сборочные зависимости.
На следующем рисунке показан результат удаления грани в том случае, если не выбран параметр "С замыканием".
При удалении одной или нескольких граней с использованием инструмента С замыканием примыкающие грани будут удлинены. Промежутки между гранями, образующиеся, например, при удалении сопряжения, заполняются при удлинении граней до их пересечения.

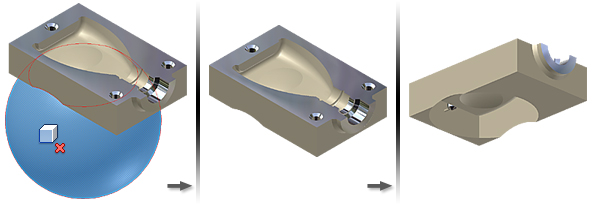

Удалите фрагмент , например полученный в результате определения базы отливки. При моделировании формы изложницы и удалении детали днища остается фрагмент. Команда "Удалить грань" позволяет удалить фрагмент из полости.

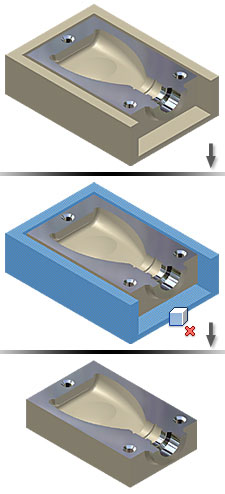

Удалите пустоты , чтобы восстановить массу модели. Некоторые операции моделирования, например, построение оболочки без удаления грани, создают пустое пространство внутри модели. Позднее может потребоваться его удаление. Полость, скрытую внутри модели, можно выделить с помощью метода "Выбрать другое".
