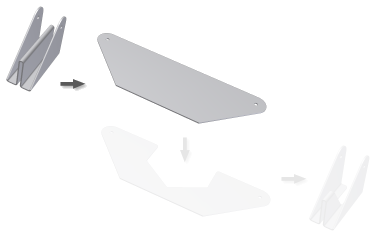

Разверните один или несколько сгибов либо валиков из листового металла относительно ссылочной грани.
Эта процедура применяется для модели, обладающей не менее чем одной плоской гранью.
- Выберите на ленте вкладку "Листовой металл"
панель "Изменить" Развернуть
. - Щелкните грань или плоскость, которую следует использовать в качестве основы для развертки.
- Щелкните отдельные подсвеченные сгибы или валики, которые требуется развернуть. Для выбора всех выделенных объектов геометрии щелкните "Добавить все сгибы", а затем, удерживая клавишу CTRL, щелкните сгибы и валики, чтобы удалить их из набора выбранных объектов.
- Посмотрите предварительное изображение модели в развернутом состоянии и добавьте или удалите сгибы или валики, чтобы получить нужную развертку.
- Выберите любые неиспользованные эскизы, которые требуется развернуть.
- Нажмите "OK".
Элемент развертки добавлен в обозреватель деталей из листового металла.
