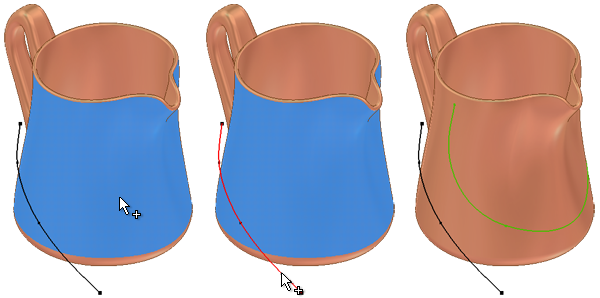

Проецирование кривой или точки на поверхность

В 3D-эскизе выберите вкладку "3D эскиз" панель "Создать" "Проецирование на поверхность", чтобы спроецировать кривые и точки (например, 2D- или 3D-точки или кривые, рабочие точки, а также ребра или грани поверхности или детали) на грань или набор граней.

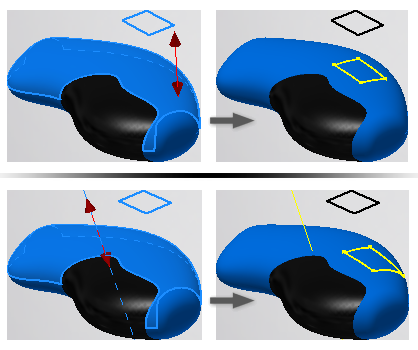

Проецирование кривых вдоль вектора

Геометрия проецируется на выбранную грань вдоль выбранного вектора.

Можно спроецировать кривые 2D или 3D-эскиза или эскизные точки, рабочие точки, ребра и вершины твердых тел или поверхностей. В качестве граней назначения могут быть грани твердого тела, грани поверхности, элементы поверхностей целиком и рабочие плоскости.

1. Выберите на ленте вкладку "3D-модель" панель "Эскиз" Создать 3D-эскиз.
2. Выберите на ленте вкладку "3D эскиз" панель "Создать" "Проецирование на поверхность" .
3. На панели "Вывод" выбран пункт "Проецировать вдоль вектора".
4. Выбор граней активен. В графическом окне выберите грань, на которую необходимо спроецировать кривые. Элементы поверхности можно также выбрать в обозревателе или с помощью команды "Выбрать другое".
5. В диалоговом окне щелкните "Выбор кривых" В графическом окне выберите кривые, которые требуется проецировать на выбранную грань. Если необходимо, удерживайте нажатой клавишу CTRL и нажмите еще раз для удаления геометрии из набора.
6. На панели "Вывод" нажмите кнопку "Направление". В графическом окне выберите геометрию, чтобы определить вектор.
   Прим.: Если выбрать одну или несколько кривых из того же 2D-эскиза, задавать вектор не требуется. Используется направление нормали к эскизу.
7. Нажмите кнопку "Применить" и продолжите выбор граней и кривых для проецирования. По завершении для выхода нажмите кнопку "ОК".

Демонстрационный ролик о проецировании кривой вдоль вектора

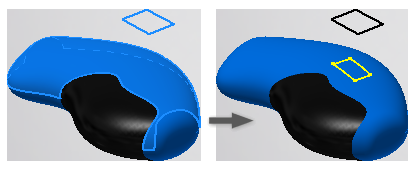

Проецирование кривых до ближайшей точки

Геометрия проецируется до выбранной грани в соответствии с нормалью данной грани. Грань назначения определяет направление проекции.

1. Выберите на ленте вкладку "3D-модель" панель "Эскиз" Создать 3D-эскиз.
2. Выберите на ленте вкладку "3D эскиз" панель "Создать" "Проецирование на поверхность" .
3. На панели "Вывод" выбран пункт "Проецировать вдоль вектора". Выберите "Проецирование до ближайшей точки".
4. Выбор граней активен. В графическом окне выберите грань, на которую необходимо спроецировать кривые. Элементы поверхности можно также выбрать в обозревателе или с помощью команды "Выбрать другое".
5. В диалоговом окне щелкните "Выбор кривых". В графическом окне выберите кривые, которые требуется проецировать на выбранную грань. Если необходимо, удерживайте нажатой клавишу CTRL и нажмите еще раз для удаления геометрии из набора.
6. Нажмите кнопку "Применить" и продолжите выбор граней и кривых для проецирования. По завершении для выхода нажмите кнопку "ОК".

Прим.: Для любой комбинации поверхности и кривой создается только одна кривая эскиза.

Демонстрационный ролик о проецировании нормали кривой на поверхность

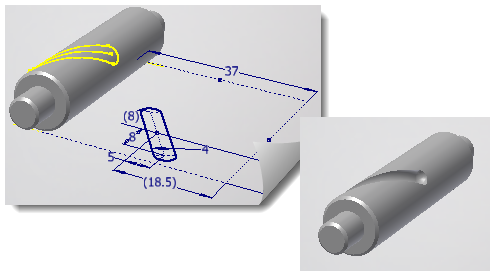

Наложение спроецированных кривых на поверхность

Наложение одной или нескольких 2D кривых или точек на выбранную плоскую, цилиндрическую или коническую грань или грани с сохранением длины кривой. Можно использовать кривую для создания траекторий сдвига для геометрии, например прорези кулачка в цилиндрах.

Грани, вершины, рабочие точки и геометрию 3D эскиза нельзя спроецировать на поверхность.

Как и элементы "Рельеф" и "Маркировка", плоскость эскиза должна быть касательной к грани наложения.

1. Выберите на ленте вкладку "3D-модель" панель "Эскиз" Создать 3D-эскиз.
2. Выберите на ленте вкладку "3D эскиз" панель "Создать" "Проецирование на поверхность" .
3. На панели "Вывод" выбран пункт "Проецировать вдоль вектора". Выберите "Наложение на поверхность".
4. Выбор граней активен. В графическом окне выберите плоскую, цилиндрическую или коническую грань, на которые требуется наложить кривые. Грани можно также выбрать в обозревателе или с помощью команды "Выбрать другое".
5. Выберите кривые для наложения на выбранную грань. Если необходимо, удерживайте нажатой клавишу CTRL и нажмите еще раз для удаления геометрии из набора.
   Прим.: Кривые и точки 3D-эскиза, грани модели и грани поверхности нельзя спроецировать.
6. Нажмите кнопку "Применить" и продолжите выбор граней и кривых для наложения. По завершении для выхода нажмите кнопку "ОК".

Демонстрационный ролик о наложении кривой на грань

Редактирование спроецированных кривых или точек

Чтобы изменить набор проецируемых объектов, набор граней или тип проекции:

1. В 3D эскизе щелкните правой кнопкой мыши элемент "Проецирование на поверхность" и выберите "Редактирование проекции кривой".
2. В диалоговом окне "Проецирование кривых на поверхность" можно выполнить следующие действия.
   • Добавление или удаление кривых в наборе. Щелкните кривые для их добавления или, удерживая нажатой клавишу CTRL, щелкните кривые для их удаления из набора.
   • Добавление или удаление граней в наборе.
   • Изменение типа проецирования в поле вывода. Для векторных проекций можно выбрать другой вектор.
3. По завершении для выхода нажмите кнопку "ОК".

Разрыв связи и снятие ассоциативности

Спроецированная геометрия будет ассоциативной по отношению к родительской геометрии и выбранной грани. Спроецированную геометрию можно отредактировать, когда связь с родительской геометрией будет разорвана. В результате будет создана геометрия 3D-эскиза, которую можно отредактировать.

Прим.: Разрыв связи снимает ассоциативность и для грани, которая участвовала в проецировании. Если отредактировать грань, спроецированная геометрия не будет изменять положение.

Чтобы снять ассоциативность, щелкните правой кнопкой мыши в браузере элемент "Проецирование на поверхность" и выберите пункт "Разорвать связь". Кривые и точки, созданные с помощью элемента "Проецирование на поверхность", будут преобразованы в независимую геометрию эскиза. Элемент кривой проецирования будет удален из 3D-эскиза в браузере.
