Иногда кромки поверхности на преобразованной детали не пригнаны друг к другу. Для сшивки поверхности в твердое тело требуется совмещение всех кромок. Для увеличения или совмещения кромок поверхности служит команда "Удлинить грани".
- Откройте файл, содержащий поверхности.
- Если необходимо, выберите команду "Исправить тела" на панели "Поверхности" и выберите базовое тело для исправления.
- Дважды щелкните узел исправления тела в обозревателе, чтобы перейти в среду исправления.
- Выберите на ленте вкладку "Исправление"

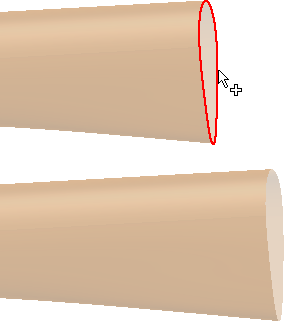

панель "Редактирование" Удлинить грани. - В графическом окне выберите удлиняемое ребро поверхности. Отрезок, удлиняющийся из точки выбора, дает возможность предварительной оценки расстояния, на которое удлиняется грань.
- Введите расстояние в диалоговом окне.
- Нажмите "Применить", а затем выберите последующие удлиняемые ребра.
- Для завершения нажать кнопку "Готово".
