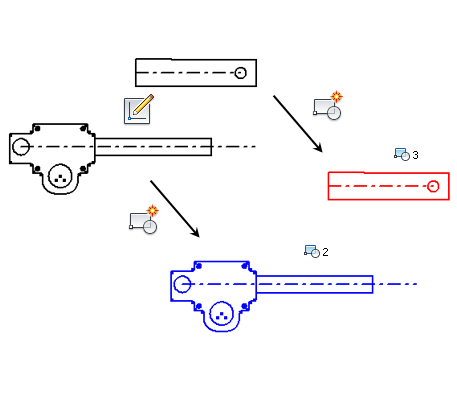

Создание эскизного блока

Создание эскизного блока

1. При необходимости создайте эскизную геометрию для включения в эскизный блок.
2. Щелкните вкладку "Эскиз" панель "Создать" . Выберите "Создать блок" или щелкните правой кнопкой мыши папку "Блоки" в обозревателе и выберите "Создать блок".
3. Выберите геометрические элементы, которые требуется включить в блок. Используйте метод единого выбора или выбора окна.
4. Не обязательно. Выполните одно из следующих действий.
   • Определите имя блока.
   • Выберите точку вставки.
   • Задайте определение блока.
5. Нажмите:
   • Применить, чтобы создать блок и оставить диалоговое окно открытым для создания других блоков;
   • ОК, чтобы создать блок и закрыть диалоговое окно;
   • Отмена, чтобы закрыть диалоговое окно.

Создание эскизных блоков с предварительно выбранной геометрией

1. При необходимости создайте эскизную геометрию для включения в эскизный блок.
2. Выберите геометрические элементы, которые требуется включить в блок. Используйте метод единого выбора или выбора окна.
3. Щелкните вкладку "Эскиз" панель "Компоновка" "Создать блок" или щелкните правой кнопкой мыши папку "Блоки" в обозревателе и выберите "Создать блок".
4. Не обязательно. Выполните одно из следующих действий.
   • Используйте команду "Выбор геометрии", чтобы добавить дополнительную геометрию или изменить выделение.
   • Определите имя блока.
   • Выберите точку вставки.
   • Задайте определение блока.
5. Нажмите:
   • Применить, чтобы создать блок и оставить диалоговое окно открытым для создания других блоков;
   • ОК, чтобы создать блок и закрыть диалоговое окно;
   • Отмена, чтобы закрыть диалоговое окно без создания блока.
