С помощью инструмента "Зависимость совмещения" определяются зависимости между точками и другой геометрией на 2D- и 3D-эскизах.
- Щелкните на ленте вкладку "Эскиз"
панель "Зависимость" Зависимость совмещения

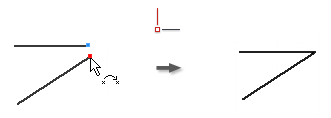

. - Щелкните точку для наложения зависимости.
- Выберите геометрию, с которой будет связана точка.
- Продолжите вставку зависимостей совмещения или выполните одно из следующих действий для выхода:
- Щелкните правой кнопкой мыши и выберите "Завершить".
- Нажмите клавишу Esc.
- Выберите другую команду.
Демонстрационный ролик о наложении зависимости совмещения
Демонстрационный ролик о наложении зависимости в точках
Прим.:
- Зависимость совмещения автоматически создается в конечных точках кривых, построенных при выполнении команды "Отрезок".
- Связанная зависимостью точка может находиться вне кривой или ее продолжения.
- После совмещения с кривой точка может располагаться на последней произвольно, перемещаясь по ней, если другие геометрические и размерные зависимости не ограничивают это перемещение.
- Желтая точка обозначает наличие зависимости совмещения. Для автоматического отображения желтой точки зависимости совмещения при создании зависимости выберите команду "Отображать зависимости совмещения в эскизе" навкладке "Эскиз" панель "Зависимость" "Настройки зависимости" — вкладка "Общие" . Чтобы определить геометрию, на которую наложена зависимость, наведите курсор на желтую точку. Отобразится символ зависимости совмещения. Наведите курсор на символ для отображения соответствующей геометрии.
