В некоторых случаях может потребоваться редактирование перенесенных областей. Это может произойти по следующим причинам:
- Неправильная обрезка поверхности при ее переносе;
- В качестве внутренней кромки служит контур, который должен быть внешней кромкой.
- В качестве внешней кромки служит естественная граница поверхности.
- Поверхность содержит отверстие, которое должно быть удалено.
- Область содержит самопересекающийся контур.
На гранях можно восстановить внутреннюю и внешнюю области, а в сшивке — только внутренние области.
- Откройте файл, содержащий геометрию поверхности.
- Если необходимо, выберите команду "Исправить тела" на панели "Поверхности" и выберите базовое тело для исправления.
- Дважды щелкните узел исправления тела в обозревателе, чтобы перейти в среду исправления.
- Выберите на ленте вкладку "Исправление"

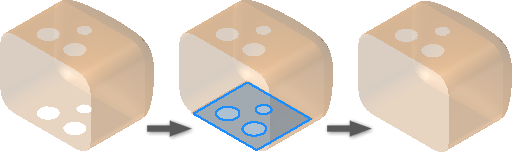

панель "Изменить" Редактировать области. - В графическом окне выберите восстанавливаемую грань. Выбранная грань выделяется.
- Выберите сохраняемые области грани. Зачерненные отверстия, не являются плоскими объектами, но они будут повторять контуры нижележащей поверхности.
- Нажмите кнопку "Завершить". Выбранные области сохраняются, а невыбранные вместе с ненужными контурами–удаляются.
